Caldaie a riscaldamento indiretto: tipi di dispositivi, schemi di collegamento e tubazioni

Sezioni dell’articolo

• Come funziona una caldaia a riscaldamento indiretto
• Varietà e selezione di dispositivi
• In quali sistemi di riscaldamento vengono utilizzate le caldaie?
• Schema di installazione e tubazione di una caldaia a riscaldamento indiretto
• Funzionamento e manutenzione

Le caldaie a riscaldamento indiretto sono considerate uno dei dispositivi più razionali e versatili in grado di fornire acqua calda a una casa privata. In questo articolo parleremo della giustificazione economica, del principio di funzionamento, dello schema di installazione e delle caratteristiche del funzionamento di questi dispositivi..

Come funziona una caldaia a riscaldamento indiretto

Il design a pallone delle caldaie a riscaldamento indiretto è lo stesso di quello delle caldaie elettriche oa gas: un serbatoio in acciaio inossidabile con rivestimento interno e isolamento termico. Invece di elementi riscaldanti, viene installato uno scambiatore di calore a serpentina, attraverso il quale scorre l’acqua calda dell’impianto di riscaldamento.

Può sembrare che la temperatura di 50-70 ° C non sia sufficiente per riscaldare l’acqua, poiché tassi molto più elevati hanno luogo negli scaldabagni a gas e elettrici. Ma a causa dell’ampia area di contatto, la velocità di riscaldamento non è inferiore ad altri dispositivi e talvolta è persino più elevata.

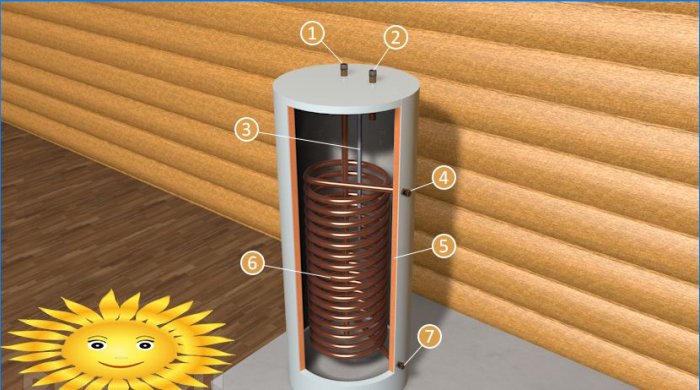

Il dispositivo di una caldaia a riscaldamento indiretto con una batteria: 1 – ingresso acqua fredda; 2 – uscita acqua calda; 3 – anodo protettivo; 4 – ingresso riscaldamento centralizzato; 5 – isolamento termico; 6 – scambiatore di calore; 7 – presa per riscaldamento centralizzato

Le caldaie a riscaldamento indiretto hanno anche un anodo sacrificale, ma il gruppo di sicurezza, di regola, non è incluso nel design. Tale semplicità del dispositivo, da un lato, è caratterizzata da una lunga durata, dall’altro richiede un approccio approfondito all’elaborazione di un diagramma di comunicazione e alla reggia.

Le caldaie a riscaldamento indiretto richiedono uno spazio sufficiente per l’installazione. Sono principalmente utilizzati per equipaggiare oggetti senza un camino aggiuntivo o la presenza di uno scaldabagno in un progetto di approvvigionamento di gas. In questi casi, l’unica alternativa è una caldaia a doppio circuito, ma in estate è scomodo usarla e la riabilitazione dei sistemi di riscaldamento e di fornitura di acqua calda può costare un bel soldo.

Varietà e selezione di dispositivi

Oltre ai serbatoi di progettazione elementare, ci sono anche caldaie di un dispositivo più complesso che ti consentono di implementare alcune meravigliose funzioni quando integrato in un sistema di riscaldamento.

Una delle funzioni più richieste è l’uso di una caldaia come accumulatore di calore. Ciò è particolarmente importante in caso di riscaldamento elettrico con un alimentatore instabile o durante il funzionamento a tariffe giornaliere. I dispositivi con modalità di accumulo di calore hanno una capacità significativa (oltre 300 litri) e un isolamento termico affidabile.

Le caldaie con un sistema di ricircolo che forniscono acqua calda istantanea al miscelatore sono considerate più costose. Hanno tre tubi di derivazione per il collegamento al sistema sanitario: uno per la fornitura di acqua fredda e due per il flusso di acqua calda. La circolazione viene effettuata da una piccola pompa integrata. Le caldaie di questo tipo sono meno economiche, ma possono essere utilizzate per organizzare un piccolo circuito di riscaldamento, ad esempio per installare un portasciugamani riscaldato.

Alcune caldaie hanno un design tank-in-tank, il nome parla da solo. Il serbatoio esterno contiene il mezzo di riscaldamento del sistema di riscaldamento, il serbatoio interno contiene acqua di rubinetto riscaldata. Il vantaggio di questo design è che l’acqua viene riscaldata molto rapidamente, ma a causa della complessità del dispositivo, tali caldaie sono molto più costose di quelle convenzionali..

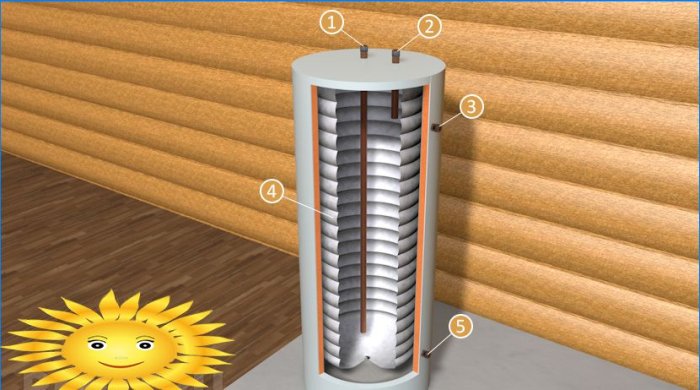

Caldaia di riscaldamento indiretto “serbatoio in serbatoio”: 1 – ingresso acqua fredda; 2 – uscita acqua calda; 3 – ingresso riscaldamento centralizzato; 4 – serbatoio interno in acciaio inossidabile; 5 – uscita del riscaldamento centrale

In quali sistemi di riscaldamento vengono utilizzate le caldaie?

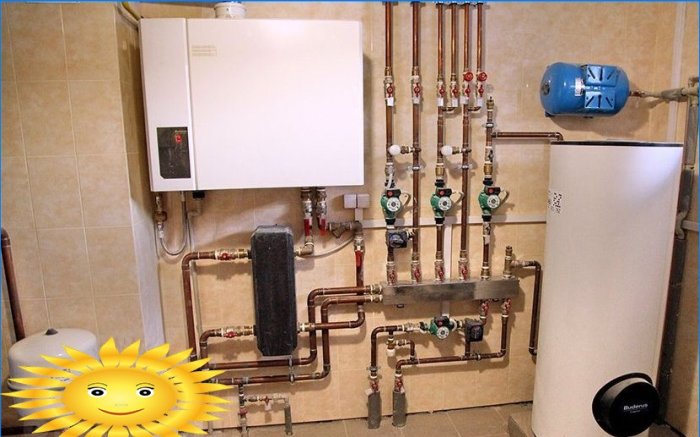

Quasi qualsiasi unità di riscaldamento può funzionare in combinazione con caldaie a riscaldamento indiretto, ma l’uso di dispositivi di classi diverse ha le sue caratteristiche. In generale, più semplice è il design della caldaia, più chiaro è lo schema di lavoro, ma maggiore è la complessità delle tubazioni. Ad esempio, per una caldaia a gas di combustione standard con termostato, è possibile selezionare autonomamente il punto di connessione in base alla configurazione del circuito di riscaldamento. Questo non è così facile da fare con una pompa di calore integrata e le caldaie a controllo elettronico possono non funzionare correttamente durante l’estate..

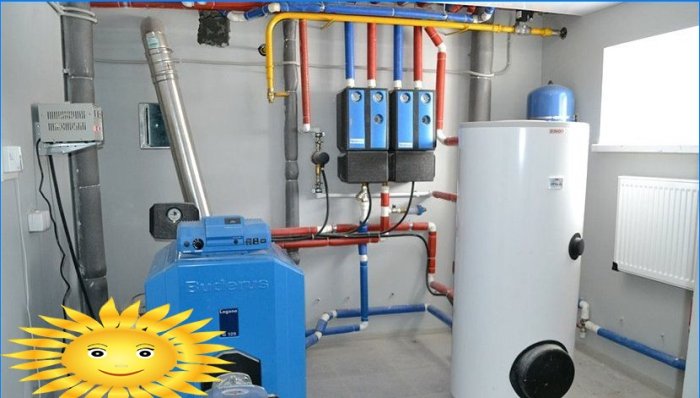

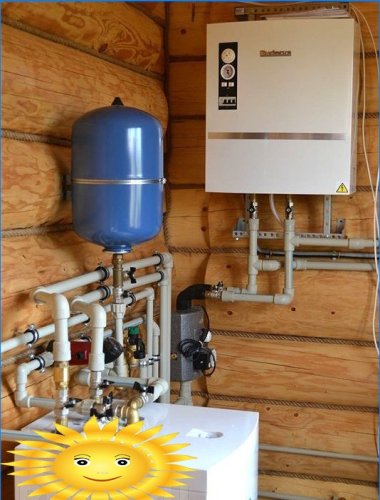

Le caldaie a combustibile solido e liquido non possono essere utilizzate in estate, ma in inverno questa è una delle opzioni più accettabili. Le caldaie per riscaldamento elettrico funzionano anche in modo produttivo; per maggiore comodità, possono essere dotate di una termocoppia aggiuntiva o automazione con sensori remoti per regolare il funzionamento in base alla temperatura dell’acqua nel serbatoio.

È molto difficile collegare una caldaia a riscaldamento indiretto ai sistemi a gravità. Con una circolazione lenta, l’acqua non viene riscaldata in modo così efficiente e per utilizzare la pompa, è necessario selezionare i giusti punti di collegamento al sistema di riscaldamento in modo da non interrompere l’operazione di riscaldamento. La soluzione corretta sarebbe un collegamento sequenziale nella linea di ritorno con l’organizzazione di un lungo bypass, in cui la pompa e la caldaia sono collegate in serie e una valvola di ritegno è installata sulla linea di flusso.

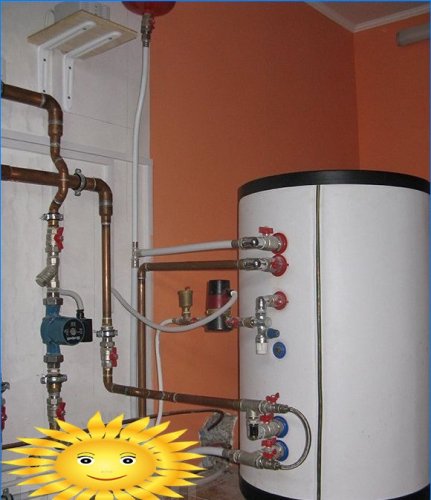

Schema di installazione e tubazione di una caldaia a riscaldamento indiretto

Esistono tre opzioni per il collegamento all’impianto di riscaldamento e tutte implicano l’installazione di una caldaia a una distanza minima dalla caldaia. La caldaia deve essere posizionata su una base sufficientemente solida e rigorosamente a livello. Il mezzo di riscaldamento deve essere iniettato dall’alto, l’uscita deve essere dal basso. D’altra parte, l’acqua calda viene prelevata dall’alto e il trucco dal basso..

opzione 1.Il tubo di alimentazione del riscaldamento è diviso in due rami, ognuno dei quali ha valvole di intercettazione o una valvola a tre vie. Un ramo passa attraverso la caldaia, l’altro accorcia la linea se non è necessario il riscaldamento dell’acqua. Questo metodo è ottimale per l’uso costante della caldaia o per il funzionamento stagionale. In questo caso, la temperatura può essere controllata da due elettrovalvole autoripristinanti collegate tramite un relè termostato a tre contatti.

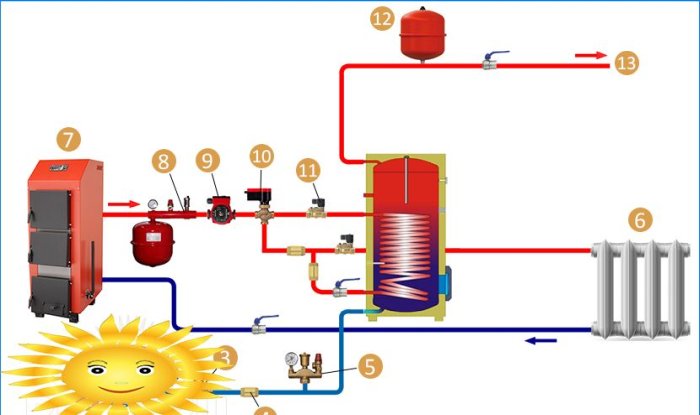

1 – fornitura di acqua fredda; 2 – valvole di intercettazione; Filtro a 3 maglie; 4 – valvola di ritegno; 5 – gruppo di sicurezza; 6 – radiatore di riscaldamento; 7 – caldaia di riscaldamento; 8 – gruppo di sicurezza della caldaia; 9 – pompa di circolazione; 10 – valvola a tre vie; 11 – valvola elettromagnetica; 12 – vaso di espansione del sistema sanitario; 13 – acqua calda per i consumatori

opzione 2.Il tubo di alimentazione ha un ramo al quale una pompa di circolazione e una caldaia sono collegate in serie; d’altra parte, il collegamento viene effettuato al tubo di flusso di ritorno. La pompa viene attivata attraverso il circuito di relè del termostato, quindi, quando la temperatura dell’acqua all’interno della caldaia cala, attiva la circolazione forzata e accelera il riscaldamento. Il circuito di riscaldamento ha una propria pompa installata sul tubo di alimentazione dopo il collegamento della caldaia. Questa opzione è ottimale se la caldaia viene utilizzata raramente o se la temperatura dell’acqua è inferiore rispetto all’impianto di riscaldamento..

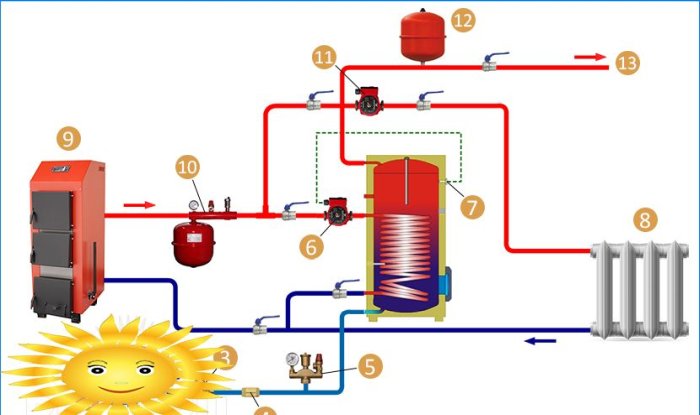

1 – fornitura di acqua fredda; 2 – valvole di intercettazione; Filtro a 3 maglie; 4 – valvola di ritegno; 5 – gruppo di sicurezza; 6 – Pompa di circolazione ACS; 7 – termostato caldaia; 8 – radiatore; 9 – caldaia di riscaldamento; 10 – gruppo di sicurezza della caldaia; 11 – pompa di circolazione dell’impianto di riscaldamento; 12 – vaso di espansione del sistema sanitario; 13 – acqua calda per i consumatori

Opzione 3.La caldaia è collegata in serie con il tubo di alimentazione della caldaia attraverso una pompa di circolazione. Con questa connessione, la caldaia funziona sempre in modalità di accumulo di calore, l’opzione è ottimale per i dispositivi con ricircolo. La presenza di un bypass che collega l’uscita del refrigerante dalla caldaia al ritorno della caldaia consente di utilizzare il sistema sanitario in estate.

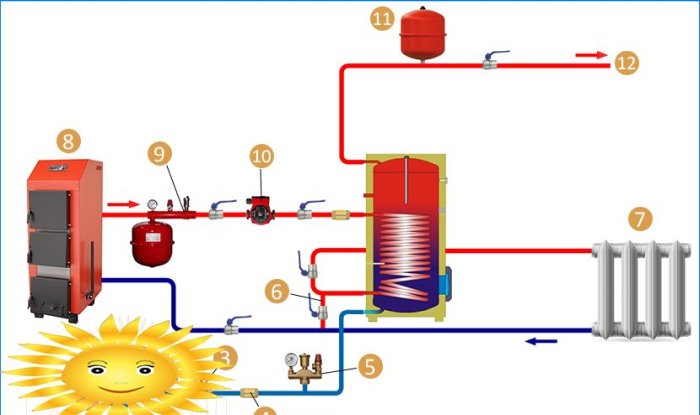

1 – fornitura di acqua fredda; 2 – valvole di intercettazione; Filtro a 3 maglie; 4 – valvola di ritegno; 5 – gruppo di sicurezza; 6 – bypass; 7 – radiatore di riscaldamento; 8 – caldaia di riscaldamento; 9 – gruppo di sicurezza della caldaia; 10 – pompa di circolazione; 11 – vaso di espansione del sistema sanitario; 12 – acqua calda per i consumatori

Con qualsiasi schema di collegamento, è necessario installare valvole di intercettazione su tutti i tubi della caldaia e della pompa di circolazione. Il collegamento della caldaia al sistema sanitario richiede necessariamente l’installazione di un vaso di espansione con una membrana sul lato di alimentazione dell’acqua per compensare la pressione del liquido riscaldato. Un filtro e una valvola di ritegno devono essere installati sul tubo di alimentazione dell’acqua fredda al gruppo di sicurezza..

Funzionamento e manutenzione

Ogni 2-3 anni, la caldaia necessita di un complesso di manutenzione, simile agli scaldacqua elettrici: lavaggio del serbatoio, rimozione della scala, sostituzione dell’anodo sacrificale quando viene diluito di oltre il 50%, sostituzione delle guarnizioni. È ragionevole eseguire l’ispezione con la rimozione della flangia tecnica del serbatoio in estate, in concomitanza con la manutenzione del sistema di riscaldamento. Il lavaggio chimico del circuito di riscaldamento e dello scambiatore di calore della caldaia deve essere effettuato separatamente utilizzando detergenti adeguati. Altrimenti, questi dispositivi sono molto senza pretese..
