Ti offriamo la possibilità di conoscere le istruzioni che ti permetteranno di costruire un hangar, distribuendo in modo ottimale denaro e tempo. Ti parleremo del design delle capriate utilizzate, delle fasi principali della costruzione, dei materiali, della tecnologia di costruzione e dei principi generali per la creazione di tali strutture..
Su quali basi costruire un capannone
Anche se l’hangar copre un’area significativa, rimane una struttura leggera e non esercita una pressione significativa sul terreno. Ma a causa delle peculiarità della configurazione, non solo i carichi verticali, ma anche quelli laterali agiscono sulla fondazione, soprattutto se la struttura ha un dispositivo ad arco.
Dalla neve accumulata sul tetto, il carico aumenta di 2–2,5 volte, motivo per cui le basi degli archi sembrano “spostarsi”. Se un normale MZLF viene lanciato sotto l’hangar, il che è abbastanza accettabile secondo gli standard di carico, verrà ruotato verso l’esterno. Ciò non solo provoca una maggiore mobilità dell’edificio, ma nel tempo porta alla distruzione del cemento armato.
Esistono due modi per compensare tali carichi:

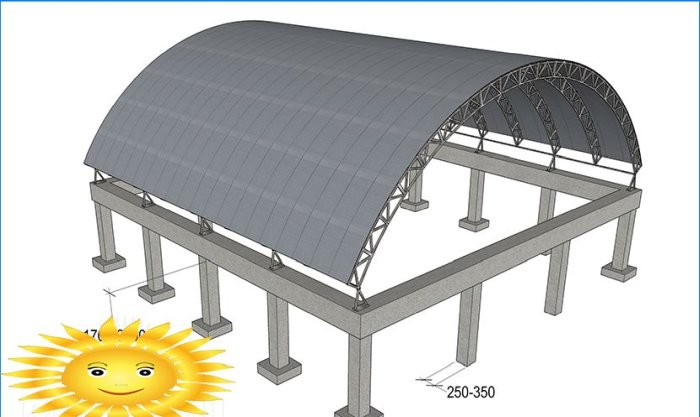

- Colonne di colata (pile) con una profondità di 1,7-2,2 me uno spessore di 25-35 cm alla base di ciascun arco e un fascio di cime con una griglia.

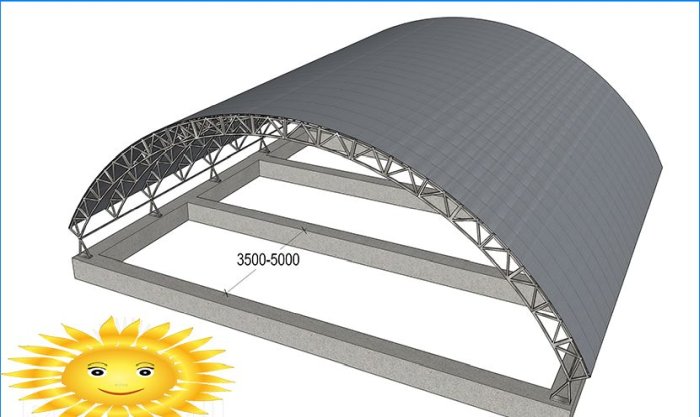

- Un fascio di nastri adesivi attraverso l’hangar con un passo di 3,5-5 metri.
Il metodo ottimale è determinato da considerazioni sul consumo di materiale, qui la larghezza dell’hangar è di fondamentale importanza. In base alle dimensioni della sezione dell’hangar nella parte inferiore, determinare quale altro calcestruzzo verrà utilizzato per il versamento: pilastri o diverse cinture corazzate.
Tuttavia, il compito non è particolarmente acuto se l’hangar è installato su una lastra monolitica, che funge da pavimento per lo scontro con attrezzature pesanti. Le nervature di rinforzo in questo caso sono posizionate lungo le linee di installazione di capriate ad arco, il pavimento è ulteriormente rinforzato con nervature longitudinali ogni 1,5-2,5 metri.

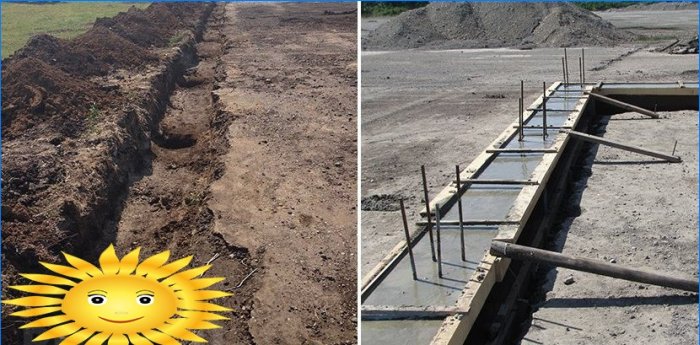

In ogni caso, la fondazione dovrebbe formare un circuito chiuso attorno al perimetro, impedendo al flusso d’acqua di precipitare all’interno. Questo è importante anche se il pavimento è allentato. Quando si riempiono i pilastri, è indispensabile garantire la legatura con il rinforzo della griglia, e il dispositivo di quest’ultimo deve essere accompagnato dalla posa di ancore sporgenti di 20-25 cm per il fissaggio delle capriate.
Le fondamenta sono necessariamente circondate da un’area cieca; quando vengono versate nel calcestruzzo, vengono immerse tubazioni di cemento-amianto che sono allentate lungo la lunghezza, fungendo da grondaie per il deflusso di pioggia e acqua di fusione. Si consiglia inoltre di eseguire lavori di installazione del pavimento, scavo e installazione di pozzi di ispezione e scantinati prima di installare il telaio metallico.
Come calcolare e creare archi

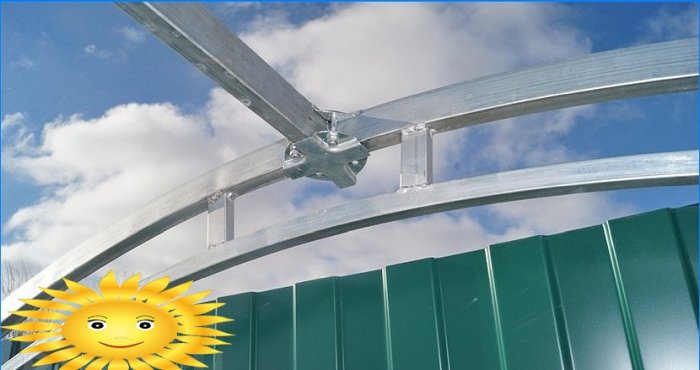

Di solito, per la costruzione di un hangar, gli archi vengono acquistati in anticipo. Queste possono essere sia vecchie parti del telaio di serre ad arco, sia speciali strutture metalliche per l’uso diretto. I produttori offrono archi per hangar con una larghezza da 6 a 25 metri, nonché tutte le altre parti: pali, traverse, soffietti di collegamento e listelli.

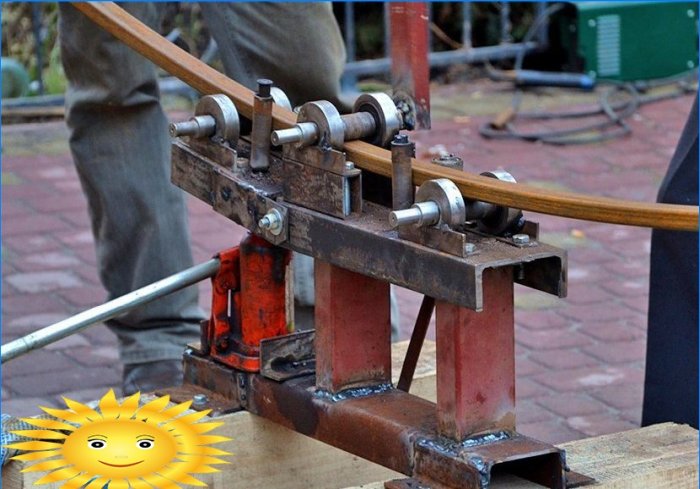

Le aziende agricole di queste dimensioni e complessità sono spesso inutili nelle costruzioni private e la loro consegna al sito non è sempre giustificata. Inoltre, la tentazione è fantastica di realizzare archi da prodotti in metallo più convenienti. In questo caso, non puoi fare a meno di una curvatubi di buona qualità, conoscenza di base dei materiali di resistenza ed esperienza nella lavorazione dell’acciaio strutturale. Non è consigliabile realizzare archi indipendenti con una lunghezza di base superiore a 9 metri, esiste un rischio elevato di calcolare erroneamente il carico.
Gli archi hanno la forma di due archi, che rappresentano mezzo cerchio intero o un terzo di esso se la volta è installata su pareti alte 1,5–2 metri. È più conveniente realizzare capriate in segmenti in base alla lunghezza del materiale laminato disponibile, quindi saldare insieme. Ma prima, devi determinare correttamente l’accordo principale (la lunghezza della base dell’arco) e gli accordi intermedi (la base di ogni segmento). Per riferimento: l’accordo è la somma dei raggi di taglio moltiplicata per il seno di metà dell’angolo tra di loro..

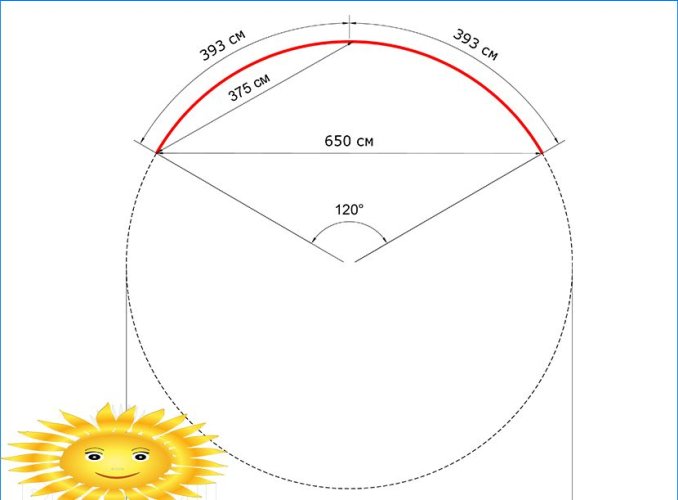

Ad esempio, prendiamo un terzo arco con un accordo principale di 6,5 metri. L’angolo completo del cerchio è di 360 °, il terzo è di 120 °, la metà del terzo è di 60 °. Dividendo l’accordo principale (6,5 m) per il seno di questo angolo (0,866), otteniamo il diametro dell’intero cerchio ~ 750,5 cm e la lunghezza del cerchio completo 23,58 m. Siamo interessati a un terzo di questa lunghezza – 786 cm, cioè con lo stampaggio esistente di tubi in 4 m, sarebbe ragionevole realizzare un arco da due segmenti. Eseguendo nuovamente i calcoli nell’ordine inverso, scopriamo che per ogni segmento con una lunghezza dell’arco di 393 cm (1/6 di un cerchio) l’accordo sarà di 375 cm, il che significa che il tubo deve essere piegato uniformemente in un arco fino a quando la distanza tra i suoi bordi diventa uguale alla lunghezza dell’accordo.
La capriata ad arco è composta da due archi. Quello interno viene calcolato e fabbricato allo stesso modo, è sufficiente sottrarre lo spessore della capriata dal raggio del cerchio. In una versione più semplificata, l’arco interno ha lo stesso raggio di curvatura, ma è accorciato, quindi l’arco ha uno spessore variabile, nella parte inferiore è più stretto e corrisponde al valore standard. Quale? È determinato dal carico distribuito, dallo spessore del tubo e dal passo della capriata. In generale, per una larghezza di base da 5 a 9 metri, la distanza minima tra gli archi aumenterà da 17 a 35 cm, rispettivamente..
La domanda principale è: da cosa ricavare le capriate? I tubi in acciaio sono più adatti a GOST 10704-91 (tondo) o GOST 8639-82 (quadrato). Il metodo di calcolo è piuttosto complicato e dipende dalle caratteristiche regionali, qui forniremo solo valori approssimativi con un coefficiente di affidabilità sufficientemente elevato:
Larghezza della base Spessore del tubo spessore del muro Passa da una fattoria all’altra 4,5 m 28 mm 2,2 mm 2,25 m 6 m 32 mm 2,5 mm 2,1 m 7.5 m 32 mm 3 mm 1,7 m 9 m 51 mm 3,2 mm 2 m Come costruire e installare farm
Quando si creano archi, non è necessario aderire a dimensioni rigorose, è importante solo che tutti i segmenti siano uguali. In primo luogo, per un collegamento affidabile all’interno dei tubi, è necessario saldare brevi tratti di tubi, il cui diametro esterno corrisponde al passaggio condizionale degli archi.

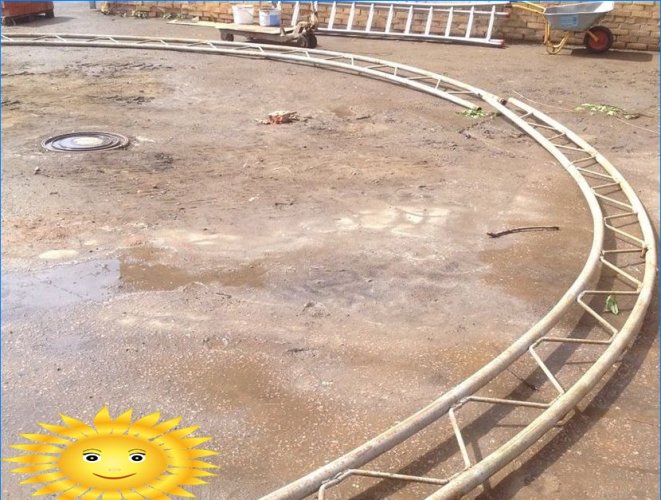

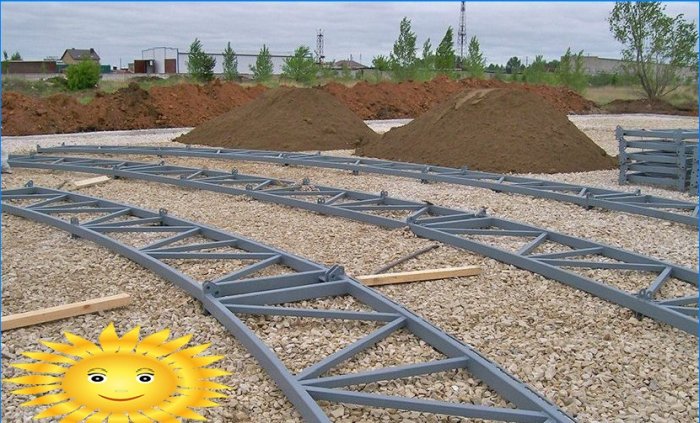

Inoltre, i segmenti degli archi esterni e interni devono essere disposti su un’area piana, su cui sono posizionati i fermi del bordo – una sorta di modello. Quando gli archi si trovano alla distanza richiesta l’uno dall’altro, sono collegati da ponti obliqui situati ad un angolo di 45-60 ° rispetto all’arco interno tangente e ad un passo di circa 40-60 cm. Le estremità superiori dei ponti non devono convergere sull’arco esterno.

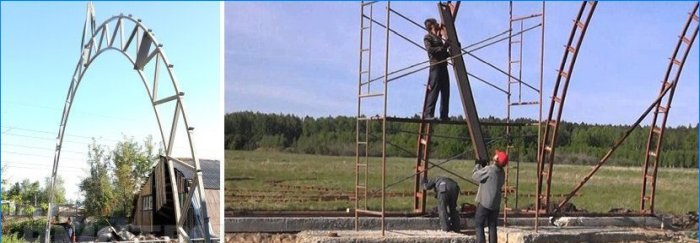

Come dimostra la pratica, l’installazione di strutture metalliche con una base fino a 9 metri è abbastanza realistica da eseguire da una squadra di 3-4 persone. Questo viene fatto in questo modo:
- Due corde sono legate alla sommità della capriata, sciolte in entrambe le direzioni a quattro estremità di 8-10 metri.
- Due persone sostengono le capriate alla base e le attaccano ai cuscinetti di fondazione.
- Altri due tirano su il cavo, sollevando la capriata in verticale.
- Le estremità opposte del cavo sono legate come assicurazione con l’aspettativa di un piccolo blocco della fattoria.
Il fissaggio può essere effettuato mediante saldatura o bullonatura con tasselli in lamiera d’acciaio saldati ai tasselli incorporati. Il modo più semplice per regolare la verticalità è tramite un filo a piombo legato in alto e un cavo teso tra le basi del traliccio. È conveniente fissare temporaneamente tutte le capriate successive utilizzando pezzi ad angolo a lunghezza fissa con “corni” di rinforzo saldati alle estremità.

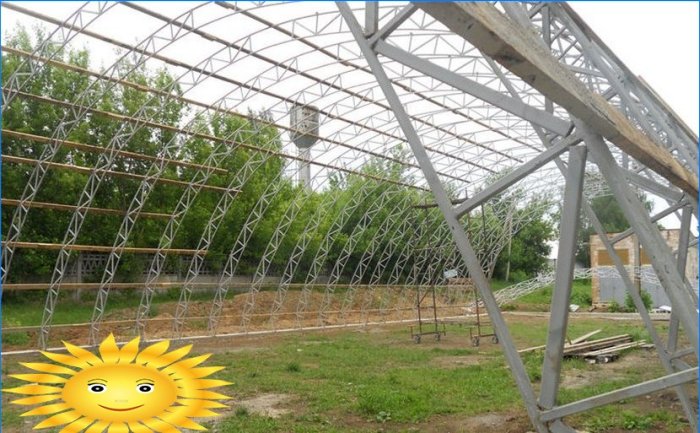

Dopo aver installato le capriate, vengono fissate insieme con una cassa longitudinale, molto spesso costituita da una trave di legno, il cui spessore è di 15 mm in più rispetto al diametro dei tubi utilizzati. Innanzitutto, i pezzi di acciaio ad angolo 15–20 mm con una parete di 3–3,5 mm vengono avvitati al legno con viti autofilettanti. Quindi il gruppo cassa viene applicato orizzontalmente agli archi, afferrare gli angoli, svitare la trave e scottare accuratamente le staffe.
Come e come avvolgere l’hangar
L’installazione del tornio longitudinale deve essere eseguita con una fase che consenta di posare i fogli di rivestimento delle dimensioni esistenti, mantenendo una sovrapposizione di 15-20 cm. con una disposizione inclinata di nervature di irrigidimento.
Per cucire le parti anteriori, il foglio profilato è abbastanza applicabile se si monta per la prima volta un telaio trasversale leggero sotto di esso, fissato alla base della striscia e alla capriata ad arco estremo. Allo stesso tempo, le aperture per i vetri sono di solito realizzate nella parete anteriore posteriore e in quella anteriore sono installati due potenti montanti in acciaio per incernierare il cancello.

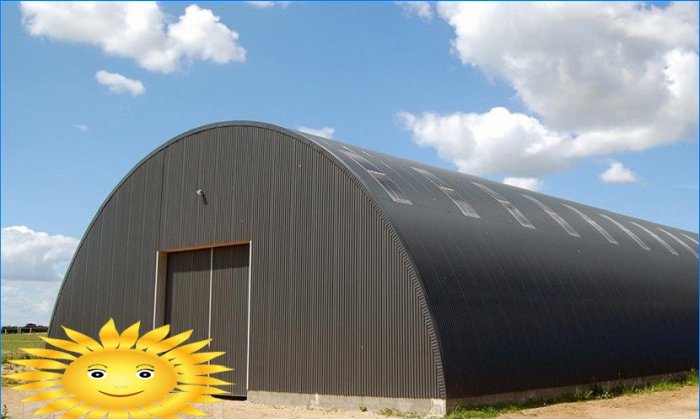

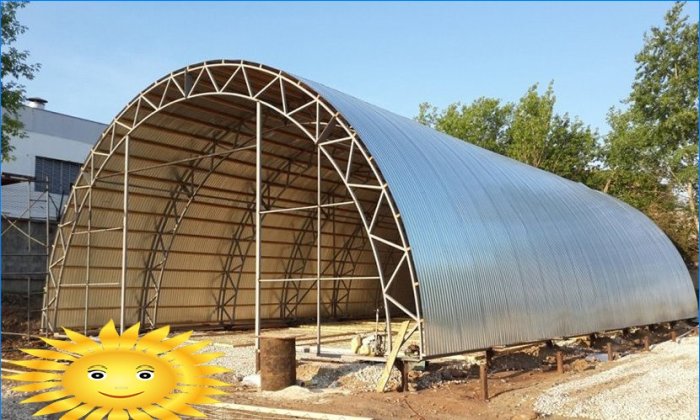

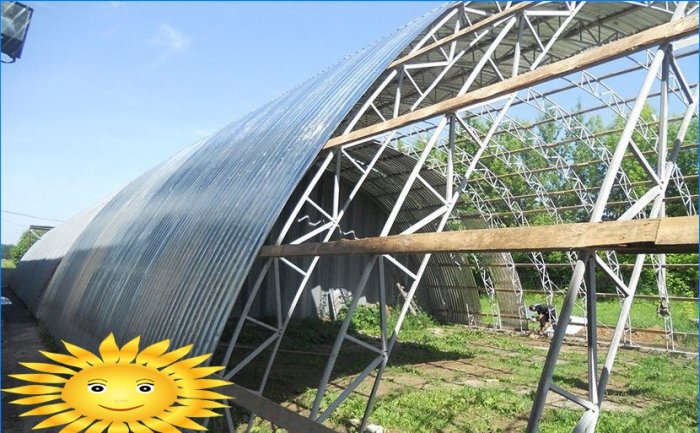

Il rivestimento della volta deve essere eseguito dal basso verso l’alto con un foglio ondulato profilato o un ferro da copertura piatto. Per un funzionamento a lungo termine, lo spessore del metallo deve essere di almeno 0,7 mm, lo strato galvanizzato – 30 micron o più. Le lamiere di acciaio con rivestimento polimerico sono più affidabili, ma anche il loro prezzo è più elevato. Alla fine della guaina, le ultime due file di fogli si sovrappongono l’una sull’altra in modo che i bordi si trovino al di sotto del livello del punto superiore dell’arco.
Lungo la parte superiore dell’hangar, le staffe a forma di L accoppiate con un rivestimento di rondelle larghe in gomma da camera sono fissate ai capriate mediante bulloni. Sono destinati all’installazione di una passerella, che ti permetterà di ripulire la neve accumulata e di eseguire piccole riparazioni.
