La copertura in aggraffatura è una struttura fatta di strisce di metallo, meccanicamente interconnesse da una serratura dai bordi delle strisce stesse. Il dispositivo di tale tetto con le tue mani è disponibile per qualsiasi abile proprietario. È sufficiente scegliere il materiale giusto, preparare gli strumenti ed eseguire i lavori preparatori. Vogliamo parlarvi di materiali, metodi di fissaggio delle strisce, strumenti e anche un po ‘del prezzo del problema..

Costruzione e installazione di coperture con giunti a doppia aggraffatura

C’è un’opinione che il tetto di una giuntura sia qualcosa di piatto, persino noioso. Ma ora ci sono strumenti e accessori che ti consentono di creare soluzioni non standard e interessanti.

Opzioni di progettazione

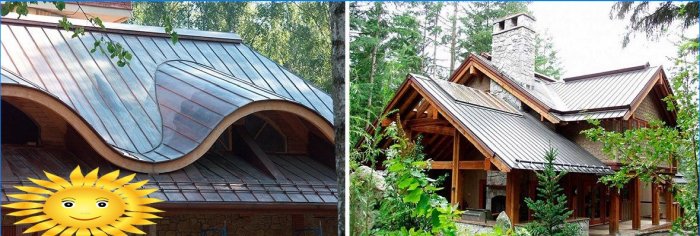

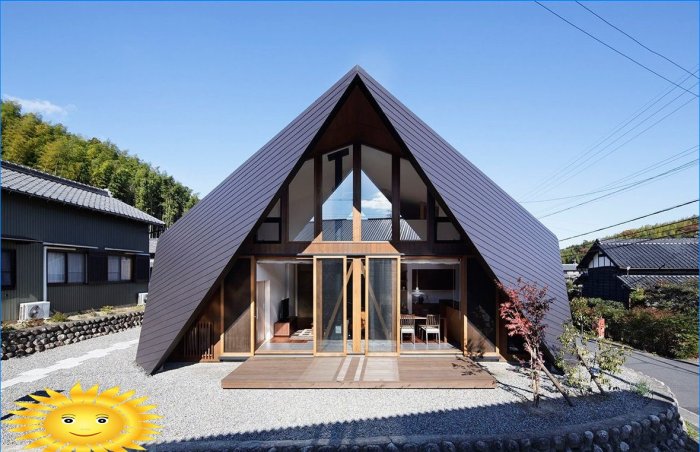

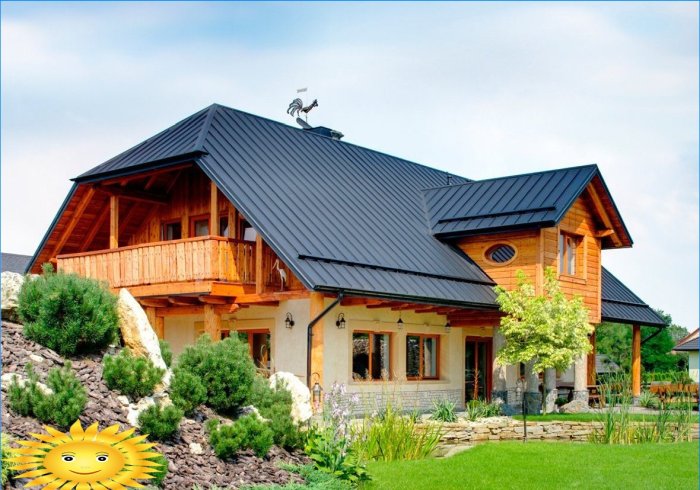

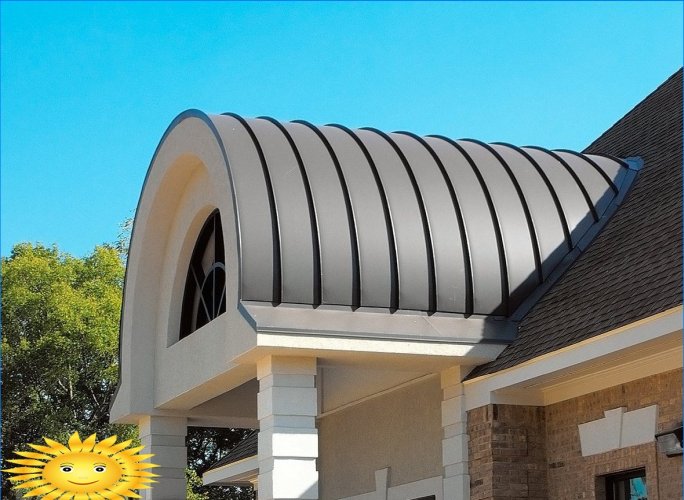

Un tetto in metallo con un giunto piegato può essere quasi piano (pendenza minima – 7 °) o ripido, avere una forma complessa e persino arrotondata. La flessibilità del metallo e la giuntura sigillata consentono di costruire tetti divertenti con il design più originale.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Costruzione e installazione di coperture con giunti a doppia aggraffatura

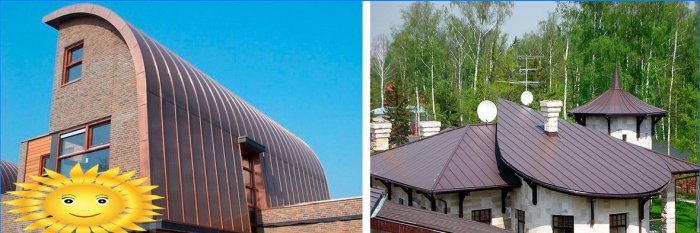

A volte un rivestimento metallico con una giuntura piegata è solo una parte del tetto, come progettato dal progettista.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

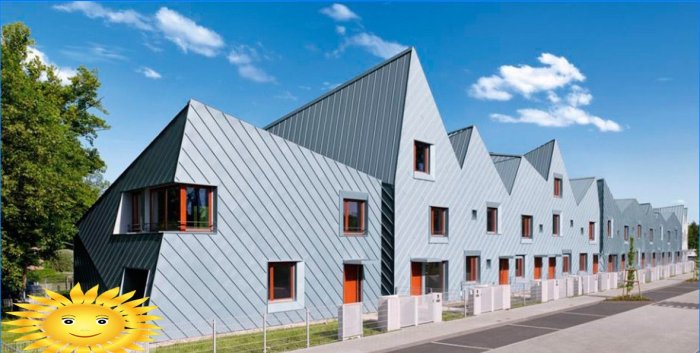

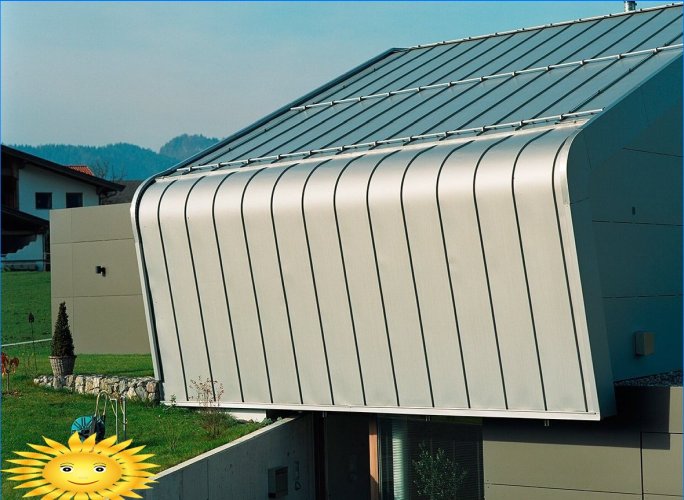

E alcuni architetti coprono in questo modo non solo il tetto, ma anche le facciate delle case..

Costruzione e installazione di coperture con giunti a doppia aggraffatura

L’estetica del tetto a soffietto è varia e il dispositivo e le tecniche di installazione non sono molto complicati. E la tua casa può essere austera o stravagante..

Termini e definizioni

Definiamo i termini di base utilizzati nella fabbricazione di un tetto in aggraffature. Ce ne sono alcuni:

  1. Piega – collegamento di strisce di metallo tra loro mediante piegatura a ricciolo del bordo. La connessione di blocco è ottenuta senza l’uso di sigillanti e, nella maggior parte dei casi, riparabile.
  2. La pittura è il nome professionale per una striscia rettangolare di metallo preparata per una giunzione. I bordi di collegamento delle tele hanno un profilo predisposto per la chiusura.
  3. Klammer – un elemento per attaccare le foto al telaio del tetto. Distinguere tra morsetti mobili e fissi. Viene utilizzato un morsetto fisso con una lunghezza del nastro non superiore a 6 m (secondo altre fonti – 10 m). A causa dell’espansione stagionale della temperatura del metallo, il morsetto scorrevole (mobile) viene utilizzato su dipinti più lunghi.

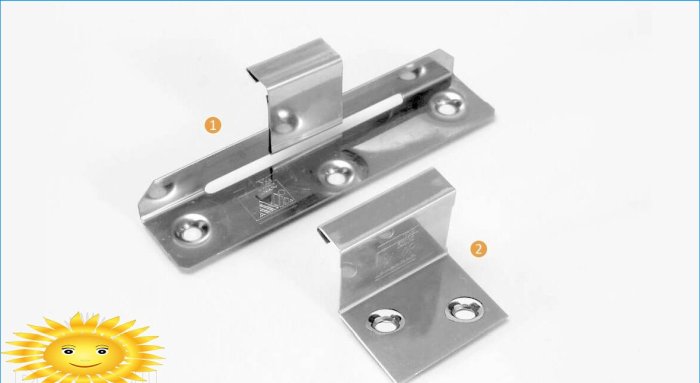

Costruzione e installazione di coperture con giunti a doppia aggraffaturaMorsetti scorrevoli (1) e fissi (2)

Materiali di copertura in aggraffatura

Il materiale per la creazione di un tetto con giunti può essere arrotolato o sotto forma di segmenti misurati. Lo spessore delle strisce è piccolo (di solito 0,5-0,7 mm), quindi è possibile organizzare una serratura, ma non troppo – in modo che la resistenza e la rigidità dell’intera struttura rimangano elevate.

I metalli e le leghe più comuni (i prezzi sono all’inizio del 2017).

Acciaio

Opzioni di dipinti in acciaio:

  • zincato;
  • non zincato per verniciatura;
  • con rivestimento polimerico colorato.

Lo strato di zinco anticorrosione può avere diversi spessori e metodi di applicazione, il che influisce sulla durata della sua durata. Il rivestimento polimerico è l’opzione più comune, ma è soggetto a scolorimento solare.

Il costo del materiale dipende dal produttore, dalla composizione della lega e dal rivestimento. L’acciaio a spirale di 0,5 mm di spessore può costare da 150 a 220 rubli / m2. Acciaio zincato – 250 rubli / m2, con rivestimento in poliestere – 350-500 rubli / m2, con il polimero Pural raccomandato dagli esperti – 650-800 rubli / m2.

La durata media di un tetto in acciaio è di 30-60 anni.

Costruzione e installazione di coperture con giunti a doppia aggraffatura Aggiunta rigidità profilando la tela

Alluminio

Metallo resistente alla corrosione e leggero. Riduce il carico sul sistema di travi e sui supporti di costruzione. L’alluminio può essere verniciato. Vita utile 80-100 anni. Il fissaggio alla base è desiderabile con morsetti galleggianti a causa dell’espansione ad alta temperatura. Materiale di bilancio. L’alluminio a spirale spesso 0,7 mm costa circa 850 rubli / m2.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Rame

Più leggero dell’acciaio, metallo morbido, flessibile e bello. Finché il tetto è nuovo, brilla solo al sole. Nel tempo, viene ricoperto da un film di ossido (patina): acquisisce sfumature marroni e poi verdi. La flessibilità del metallo consente di utilizzarlo per creare rilievi del tetto, onde, torrette arrotondate e altre delizie architettoniche. La morbidezza del rame richiede un attento assemblaggio e manutenzione. Meglio avere una patina nobile che graffi su metallo lucido.

Se non tocchi un tetto del genere inutilmente, durerà 100 anni e tutti e 200!

Lo svantaggio è il prezzo. Il rame arrotolato spesso 0,6 mm costa 2,9-3,8 mila rubli / m2. Tuttavia, con una tale durata, vale i suoi soldi e sembra molto ricco.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Zinco-titanio

Lega di zinco resistente e durevole legata con titanio, alluminio e rame. L’aspetto non subisce cambiamenti significativi nel tempo. Riparabile: l’area danneggiata può essere saldata con stagno. Capriccioso durante l’installazione. Tali tetti sono comuni in Europa e negli Stati Uniti. Questo materiale è principalmente importato, quindi indicheremo il prezzo in euro – 35-50 euro / m2 (rotoli e fogli di spessore 0,7 mm).

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Requisiti di installazione:

  • posa su una solida cassa;
  • non è consentito il contatto con acciaio, rame, alcuni tipi di legno (larice, quercia);
  • non appoggiare materiale impermeabilizzante;
  • l’installazione viene eseguita solo in un periodo caldo (almeno +7 ° C);
  • le qualifiche e l’esperienza degli installatori sono importanti.

Durabilità: 100-150 anni.

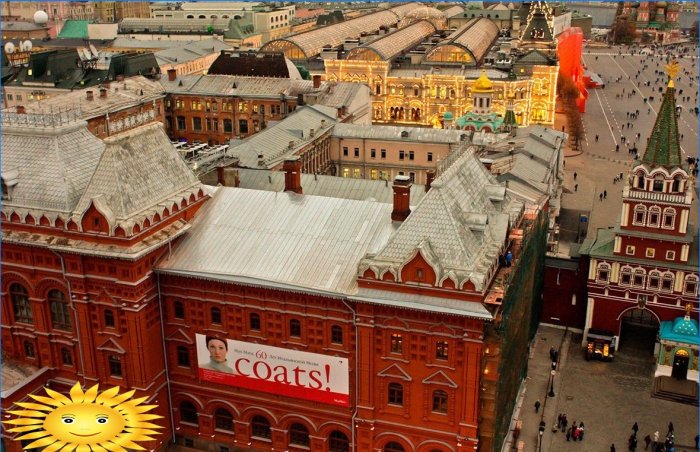

Costruzione e installazione di coperture con giunti a doppia aggraffaturaMuseo storico (Mosca). Copertura con giunti in zinco titanio per oltre 100 anni come nuova.

Tipi di cuciture

Con il metodo di piegatura, si distinguono:

  • piega singola;
  • doppia piega.

Per posizione:

  • in piedi;
  • reclinata;
  • angolare.

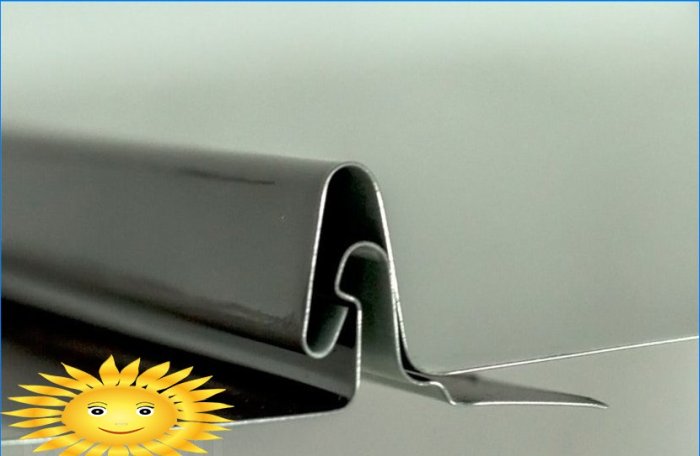

Doppia piega: più affidabile della connessione singola e assolutamente stretta.

Le cuciture inclinate sono usate in cuciture orizzontali per unire strisce più corte in una lunga. La curva deve essere rivolta verso l’inclinazione del tetto.

Le cuciture verticali vengono utilizzate per realizzare cuciture verticali che svolgono una funzione aggiuntiva di nervature di rinforzo.

I giunti angolari vengono talvolta utilizzati nei tetti con una pendenza superiore a 45 °, per soffitte, balaustre. Posa: orizzontale, verticale, diagonale.

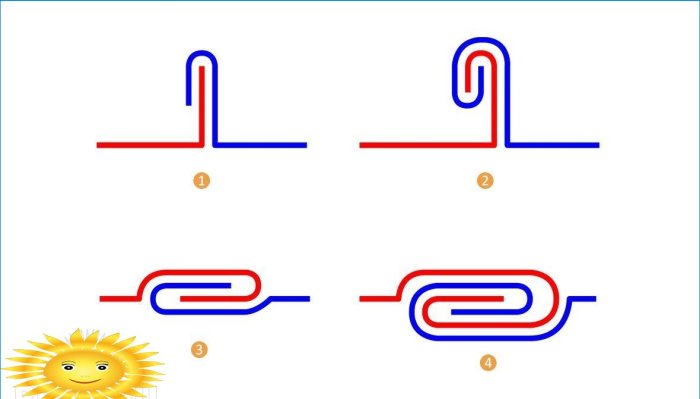

Costruzione e installazione di coperture con giunti a doppia aggraffatura1 – singolo in piedi; 2 – in piedi doppio; 3 – singolo sdraiato; 4 – doppia chiusura recumbent

Tecnologie del tetto aggraffato

Le tecnologie di formatura del tetto dipendono dal materiale utilizzato e dagli strumenti disponibili. Differiscono nel metodo per ottenere un profilo per una connessione di blocco:

  • formazione manuale di un profilo di cucitura – con martelli e dispositivi speciali;
  • la formazione di una piega mediante una piegatrice manuale per fogli;
  • la formazione di una cucitura con una piegatrice;
  • profili pronti autobloccanti (con piega a scatto).

Il primo metodo tradizionale richiede esperienza, abilità, tempo e molto tempo.

Il secondo metodo richiede meno tempo e non richiede l’acquisto di macchine costose..

Costruzione e installazione di coperture con giunti a doppia aggraffatura

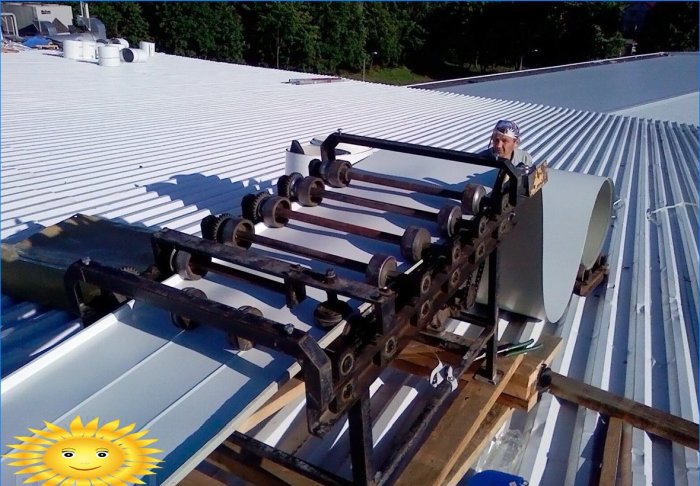

La terza è un’ottima opzione per gli equipaggi dei tetti.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

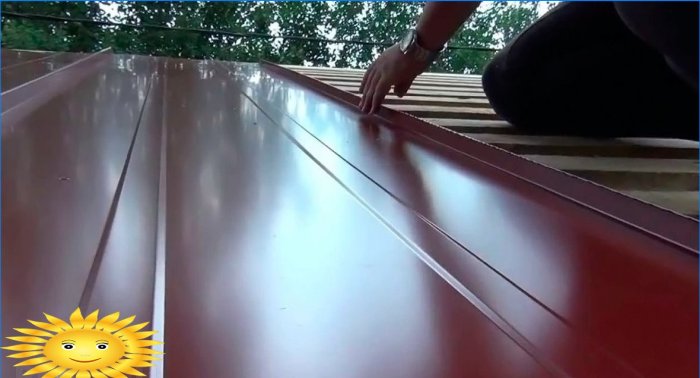

Il quarto è l’ideale per coloro che non sono troppo fiduciosi nelle proprie capacità di fabbro o per i quali il tempo impiegato per le coperture è costoso.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Strumenti, accessori

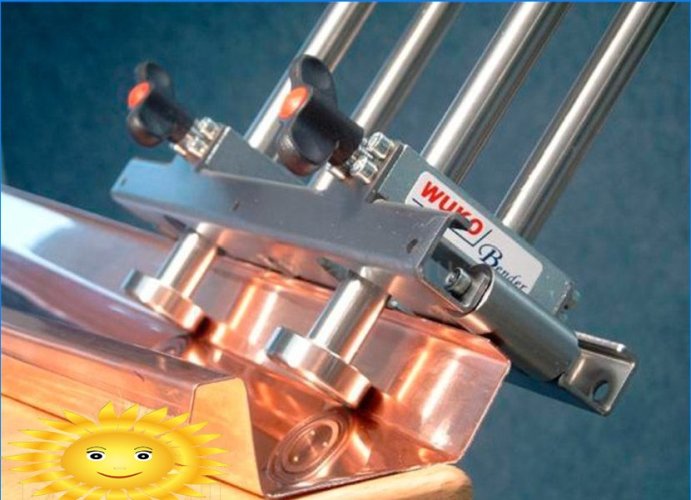

Per ottenere una connessione Seam, vengono utilizzati strumenti speciali. È possibile formare un profilo piegato utilizzando vari metodi tecnologici utilizzando gli strumenti appropriati..

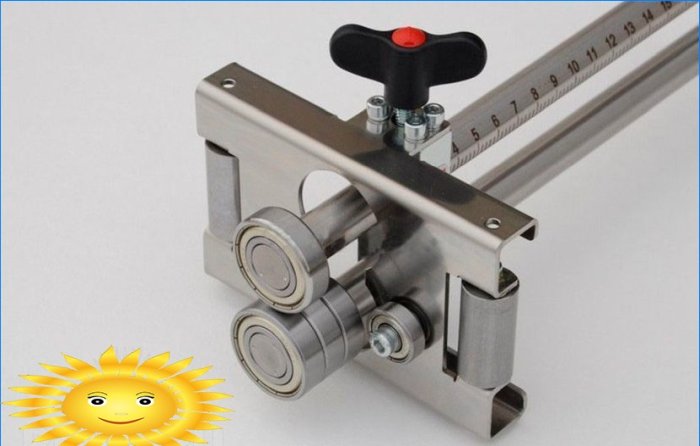

Costruzione e installazione di coperture con giunti a doppia aggraffaturaPiegatrice manuale a rulli per la formazione di un profilo per cucitura

Tale strumento può essere acquistato o realizzato da solo. Confronta il lavoro delle macchine in video.

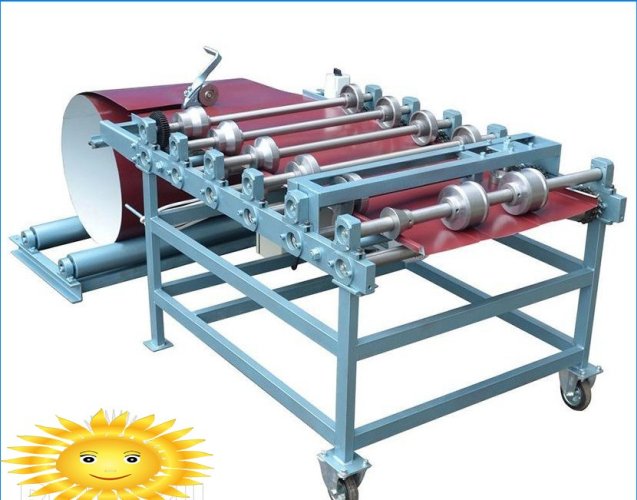

Le macchine profilo sono il passo successivo, più professionale. Possono essere manuali, elettrici, automatici: una questione di prestazioni e budget.

Costruzione e installazione di coperture con giunti a doppia aggraffaturaPiegatrice

Costruzione e installazione di coperture con giunti a doppia aggraffaturaLaminatoio – sconto e nervature

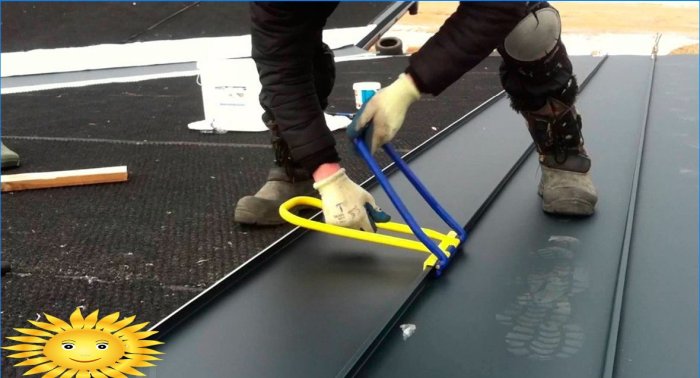

Puoi anche chiudere o arrotolare la cucitura usando diversi strumenti..

Costruzione e installazione di coperture con giunti a doppia aggraffaturaPiegatrice elettrica

Costruzione e installazione di coperture con giunti a doppia aggraffatura Telaio universale per la chiusura manuale della piega

Costruzione e installazione di coperture con giunti a doppia aggraffaturaStrumento di piegatura manuale

Oltre al piano del tetto, è necessario coprire i bordi e le rotture del tetto con metallo, bypassare le finestre del tetto e i camini.

Puoi semplificarti la vita utilizzando componenti già pronti – elementi aggiuntivi:

  • foto con una cresta (ventilata o regolare);
  • assi di valli (angolo interno formato da pendenze del tetto);
  • gocciolatori (drenaggio della condensa);
  • angoli;
  • cornicione, frontale, listelli terminali.

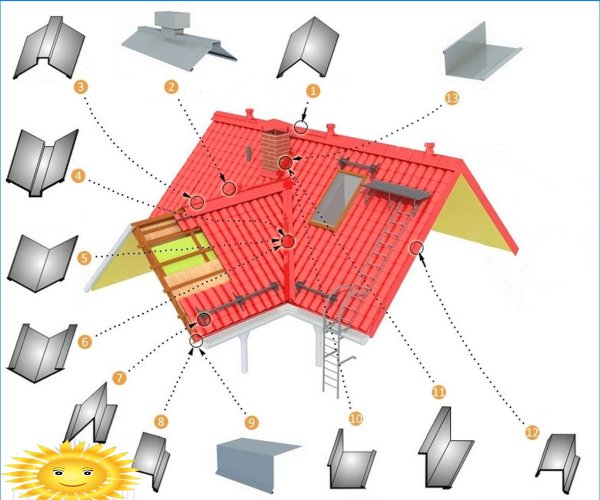

Costruzione e installazione di coperture con giunti a doppia aggraffaturaElementi aggiuntivi: 1 – cresta semplice; Aeratore per pattini a 2 cifre; 3 – pattino figurato; 4 – valle riccia all’aperto; 5 – valle all’aperto; 6 – valle interna; 7 – porta neve; 8 – cornice cornicione (cartone ondulato); 9 – cornice; 10 – adiacente al muro; 11 – giunzione esterna; 12 – frontone; 13 – profilo a parete

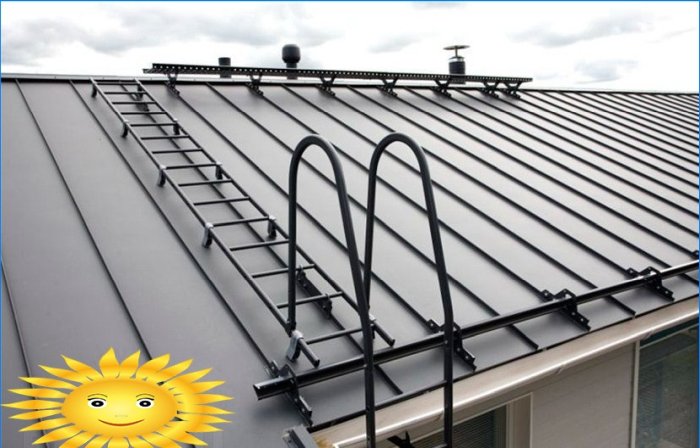

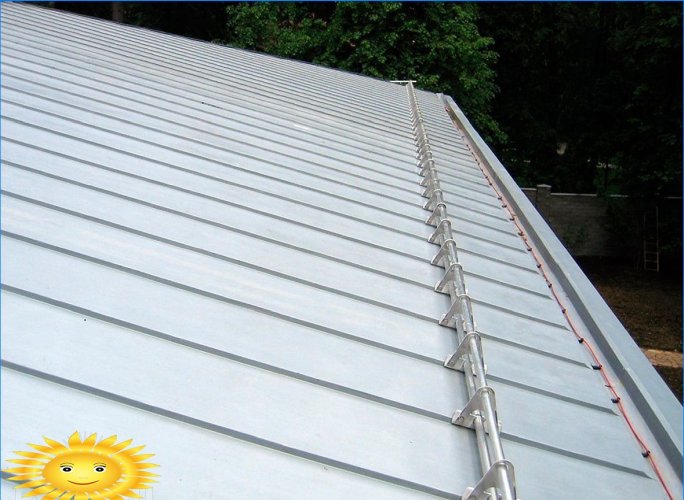

Non dimenticare di fornire elementi di sicurezza. Per trattenere la neve e prevenirne il crollo simile a una valanga, installare i porta-neve sotto forma di uno speciale profilo di dipinti o singoli elementi. Se hai intenzione di andare sul tetto, dotalo di una forte recinzione, alta fino alla vita per un adulto..

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Procedura di installazione del tetto aggraffato

Prima di iniziare il lavoro, è necessario raccogliere tutti i materiali, componenti, elementi di fissaggio e strumenti. Il calcolo dei materiali prima dell’acquisto viene effettuato tenendo conto del taglio e con un piccolo margine.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

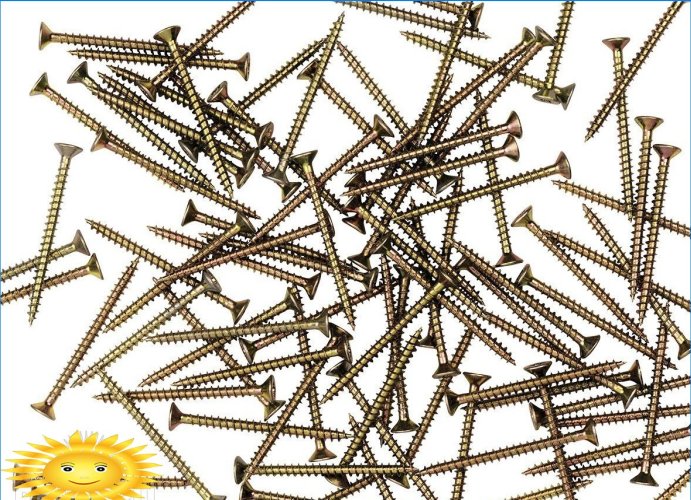

Gli elementi di fissaggio devono essere selezionati in base al metallo di base: per dipinti in rame – da rame o acciaio inossidabile, per altri – da acciaio inossidabile o zincato.

Lavoro preparatorio

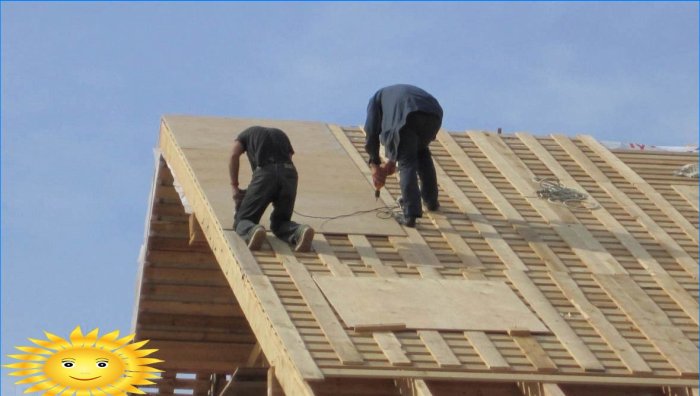

Prima di posare i dipinti, è necessario eseguire lavori preparatori: cassa, idro, isolamento termico e acustico.

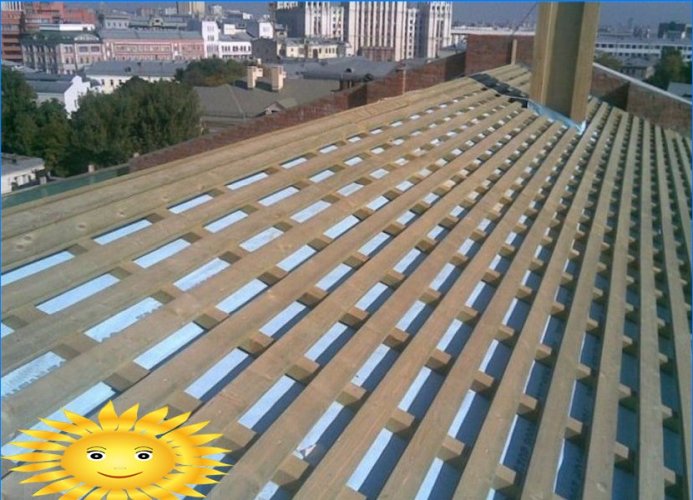

Il tornio può essere solido o rado. Si consiglia di posare il rame e l’alluminio su una superficie solida in compensato resistente all’umidità o pannelli OSB (da 12 mm di spessore) o 25 mm maschio e femmina.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Per altri materiali, è necessario essere guidati dalle raccomandazioni per la fase del tornio, a seconda dello spessore del metallo, della larghezza dell’immagine e delle caratteristiche del sistema di travi. Molto spesso il passo è di 50–150 mm. Il legno deve essere scelto pulito, denso ed essiccato, in modo tale da evitare deformazioni e danni da parte della materia organica. Impregnazione desiderabile – antisettici, olio essiccante. Il tornio stesso non dovrebbe creare irregolarità sulla superficie: rigonfiamenti e ammaccature. L’installazione delle assi inizia dalla grondaia e conduce alla cresta.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Pannelli di rivestimento aggiuntivi sono posati sotto porta neve, ponti, ringhiere.

Un film anticondensa viene posto sotto la cassa continua. Per risparmiare calore, è installato l’isolamento termico. Stendi e fissa il nastro insonorizzante (tela) con staffe di costruzione sulla cassa.

Principali opere

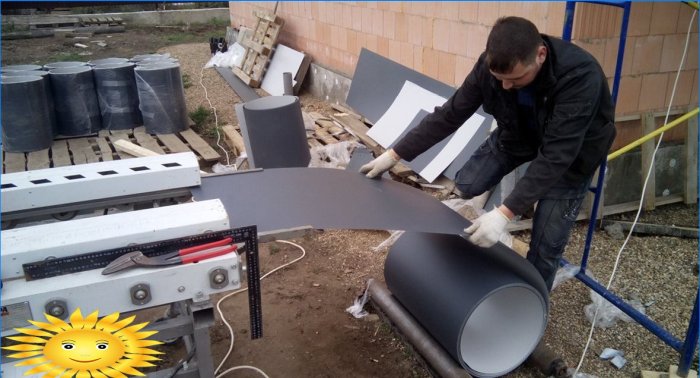

Sempre a terra, è necessario realizzare tutti gli elementi del tetto: dipinti, strisce sagomate, grondaie, cornicione, strisce frontali e frontali. Se la lunghezza della pendenza non è un multiplo della larghezza dei dipinti, è necessario creare strisce più strette. Qui sono possibili due opzioni: entrambe le immagini estreme sono ristrette o solo una: una questione di simmetria e design. Se il tetto ha una forma complessa, le strisce possono avere la forma di un triangolo rettangolare o isoscele. La lunghezza della cintura dovrebbe lasciare alcuni centimetri alla cresta scoperta per consentire la ventilazione (se fornita). Quindi questo sito viene redatto con l’aggiunta appropriata.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Se necessario, eseguire un taglio in metallo, si consiglia di rimuovere immediatamente la segatura e proteggere il taglio con un composto adatto (per acciaio).

Quindi il lavoro viene spostato sul tetto. Montare le staffe dei ganci sotto le grondaie e le stesse grondaie. I gocciolatori sono installati per drenare la condensa (con un tetto isolato). Attacca le valli e la tavola frontale. Fissare le strisce del cornicione alle viti autofilettanti.

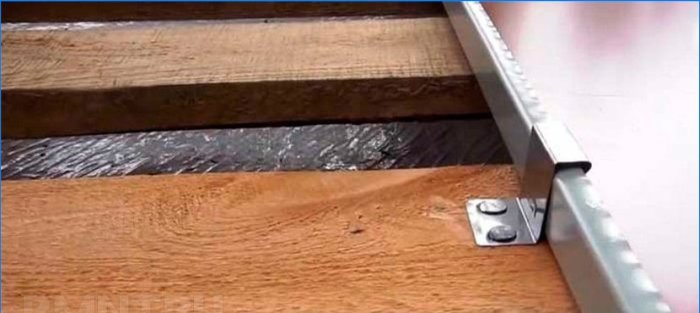

Con l’aiuto dei morsetti, il primo foglio viene fissato. Il suo profilo differisce dal pannello ordinario.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

L’accuratezza dell’installazione della prima immagine è la chiave per la corretta installazione dell’intero tetto. Piegare il morsetto in posizione in modo da fissare saldamente la striscia.

Dovrebbe esserci un angolo retto tra la tela e il cornicione – controllo con un grande quadrato. I bordi dei dipinti sopra la cornice sono piegati dall’esterno sotto la cornice della cornice – per aumentare la tenuta.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

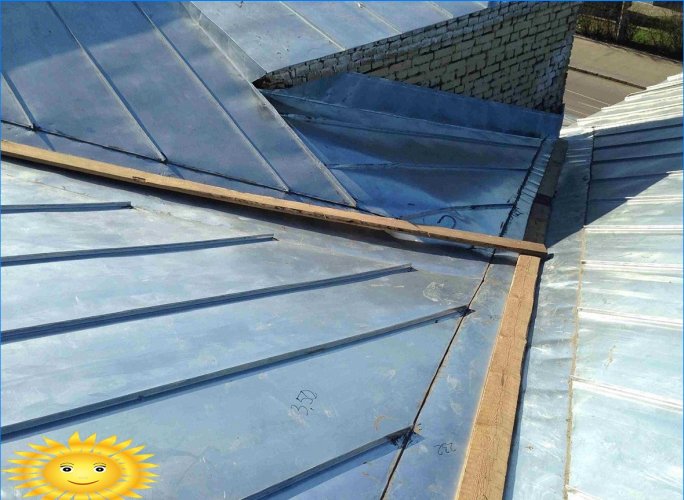

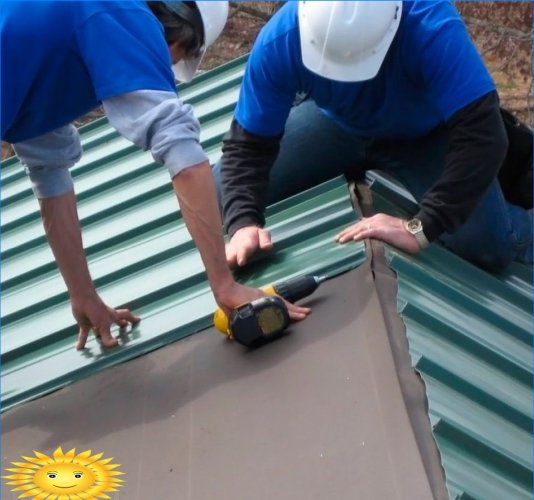

Se ci sono valli sul tetto, l’installazione inizia da queste strisce. A volte viene posata una valle, a volte due – superiore e inferiore. Quindi i segni vengono applicati al complemento. Il lato adiacente alla cornice è portato sotto la barra della cornice. I segni sui lati sono necessari per posizionare ordinatamente le immagini delle razze. In questi punti, viene applicato un sigillante sotto i bordi dei pannelli..

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Il secondo pannello, il terzo e così via viene posizionato sul pannello iniziale con il lato corrispondente. Controllare la perpendicolarità dello sconto, se necessario, toccare la striscia con un martello di legno in modo che le strisce aderiscano perfettamente. Tutti i dipinti sono fissati con morsetti.

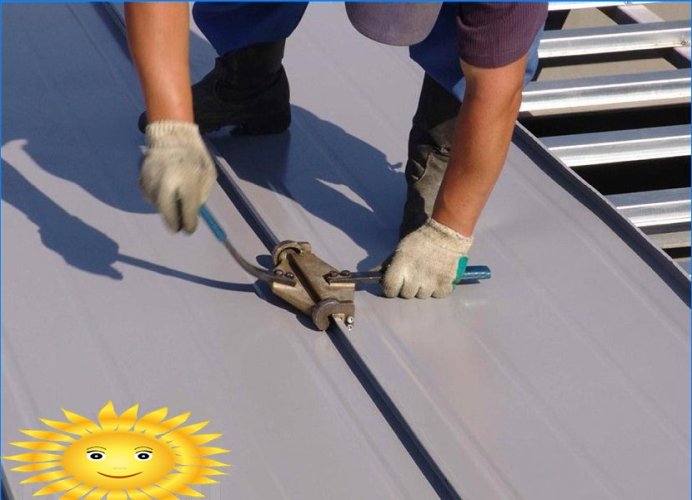

Quando il tessuto viene assemblato in uno dei modi (manualmente, con una macchina semiautomatica o automatica), si forma una cucitura – singola o doppia. Se per l’installazione vengono utilizzate immagini autobloccanti, per il loro “rotolamento” è sufficiente premere con il piede sulla cucitura futura.

Costruzione e installazione di coperture con giunti a doppia aggraffatura

Se è necessario passare una ventilazione o un camino attraverso il tetto, bypassare un’altra struttura, tagliare un foro con una sezione più piccola in anticipo o in posizione nella foto, tagliare radialmente alla dimensione desiderata, piegare il margine su e quindi stringerlo attorno all’oggetto incorporato. Se la sezione della struttura interessa più immagini, ritagliare i raccordi con un margine.
