Condizionatore d’aria sospeso per controsoffitto

Sezioni dell’articolo

• Il dispositivo e il principio di funzionamento della cassetta si divide
• Caratteristiche dei condizionatori a cassetta
• Scelta di un sistema di suddivisione in cassette
• Alla fine

In questo articolo: come si dividono le cassette e le operazioni; non mi piacciono i blocchi di sistemi divisi che sono in bella vista – metti il ​​portacassette nel controsoffitto; pro e contro di un condizionatore a cassetta; tre modelli di sistemi split cassette – scegline uno; la durata della cassetta dipende dalla sua manutenzione preventiva.

I controsoffitti (sospesi) sono popolari e diffusi sia negli uffici privati ​​che negli uffici amministrativi. I controsoffitti, se visti dal punto di vista delle apparecchiature di controllo del clima, hanno uno svantaggio: nascondono la parte superiore delle pareti, il che rende difficile posizionare gli asciugacapelli dai tradizionali sistemi split. Per risolvere questo problema, i produttori di sistemi split hanno creato una classe specializzata di condizionatori d’aria denominata “cassetta”.

Il dispositivo e il principio di funzionamento della cassetta si divide

I condizionatori a cassetta sono composti da due unità: esterna e interna, collegate da una linea freon fatta di tubi di rame. L’unità esterna è disposta allo stesso modo delle unità di strada dei sistemi split di altre classi, le unità di compressione delle unità a cassetta differiscono l’una dall’altra principalmente solo in termini di potenza e tipo di compressore.

Le unità interne split a cassetta hanno una forma e una dimensione adatte per l’installazione in una sezione del controsoffitto – i modelli sono prodotti in quadrato (larghezza da 570 a 840 mm) e rettangolare, fornendo aria trattata da una a quattro direzioni, con una capacità di raffreddamento da 2,1 a 16 kW. A differenza di altri sistemi divisi, la disposizione delle unità nel blocco interno della cassetta è diversa: al centro dell’involucro è presente una ventola centrifuga e i tubi dello scambiatore di calore-evaporatore sono allungati lungo il perimetro delle pareti interne.

L’aria dalla stanza viene pompata nel condizionatore d’aria da un’unità di ventilazione, quando entra, viene pulita dalla polvere, quindi inviata agli scambiatori di calore. La temperatura e l’umidità dell’aria durante il passaggio attraverso i tubi degli scambiatori di calore diminuiscono, l’aria raffreddata entra nella stanza attraverso le feritoie laterali e la condensa viene raccolta nel serbatoio di accumulo. Poiché la rimozione del liquido condensato dall’unità interna mediante il metodo gravitazionale non è possibile a causa del suo design, ogni asciugacapelli a blocco è dotato di una pompa della pompa che pompa la condensa attraverso i tubi di scarico nella fognatura o all’esterno.

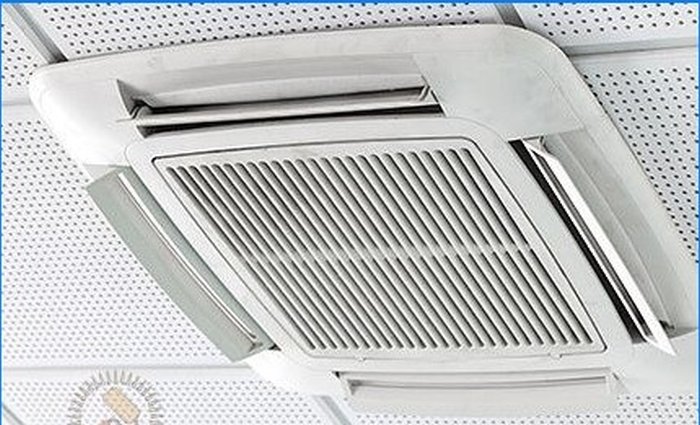

Le feritoie delle unità a cassetta multi-stream sono controllate indipendentemente, ad es. puoi chiudere completamente le tende su un lato dell’asciugacapelli, lasciandole aperte sugli altri lati o dare alle persiane una diversa posizione di apertura. Le divisioni a cassetta a corsia singola sono utilizzate in stanze rettangolari – tale unità è solitamente integrata in un controsoffitto in una sezione vicino al muro.

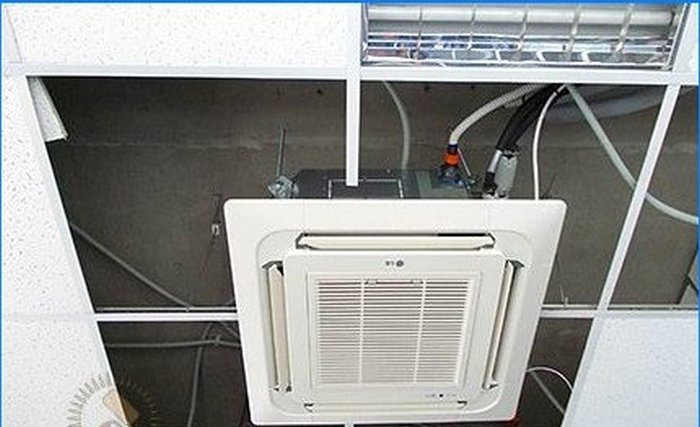

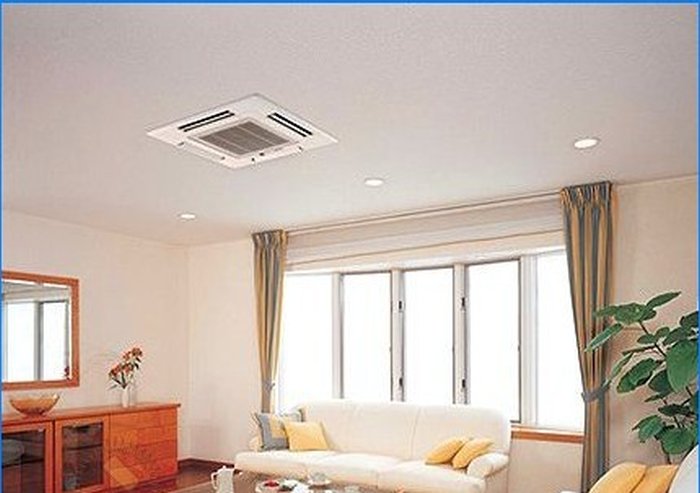

Rispetto ad altre classi di sistemi divisi, la custodia dell’essiccatore a cassetta è completamente nascosta dietro il piano del controsoffitto, escono solo la griglia di aspirazione dell’aria e il pannello decorativo con feritoie di alimentazione dell’aria. L’installazione dell’unità a cassetta viene eseguita utilizzando un kit di montaggio, indipendentemente dal sistema di sospensione del controsoffitto, il suo peso non influirà sulla resistenza di tali soffitti. L’esatta distanza del soffitto dal pavimento, alla quale è possibile installare un sistema di suddivisione in cassette, dipende dal modello specifico del dispositivo..

I condizionatori d’aria a cassetta interni sono venduti nella rete di vendita al dettaglio sia con un’unità esterna che senza di essa – la seconda opzione è progettata per integrare un asciugacapelli in un sistema multisplit.

Caratteristiche dei condizionatori a cassetta

La divisione della cassetta presenta due vantaggi più importanti inerenti solo ad essa: un’installazione nascosta e la presenza di diverse direzioni di alimentazione dell’aria. Il corpo della cassetta nasconde il 90% dello spazio sotto il soffitto formato dal controsoffitto; solo l’esterno e le feritoie laterali che forniscono l’aria preparata sono visibili dall’esterno. Il pannello decorativo che copre il corpo dell’unità interna è realizzato in vari stili, che consente l’uso di condizionatori a cassetta in ambienti con qualsiasi arredamento.

Il flusso unidirezionale di aria fredda, tradizionale per sistemi split di diverse classi, è completamente escluso nel caso di un condizionatore a cassetta (ad eccezione dei modelli con un flusso d’aria a flusso singolo): l’aria elaborata che entra nel dispositivo e ritorna nella stanza in diverse direzioni, raffreddando o riscaldando uniformemente l’atmosfera in esso, senza causare mentre bozze.

Le unità di condizionamento a cassetta sono efficaci se utilizzate in ambienti che vanno da 20 a 150 m² – in breve tempo, i criteri dell’atmosfera dell’aria sono cambiati al livello specificato dall’utente, il loro lavoro è accompagnato da un livello di rumore basso. Alcuni modelli di unità a cassetta sono in grado di miscelare aria fresca nel volume d’aria interno della stanza (non più del 10% del volume totale di aria trattata), nel caso del controllo dell’inverter consumano economicamente energia elettrica. Facile controllo e impostazione dei parametri tramite il telecomando, funzionano in diverse modalità.

Contro di lettori di cassette:

• la loro installazione richiede spazio nello spazio sotto il soffitto sotto il controsoffitto – in media 250-280 mm, altrimenti l’unità interna non si adatterà;
• limitazione dell’altezza dei soffitti (non sospesi) – almeno 215–420 mm, a seconda della potenza divisa;
• in caso di malfunzionamento della pompa che pompa la condensa, il condizionatore d’aria non funzionerà;
• i modelli prodotti appartengono ai segmenti di prezzo medio e alto, ad es. i prezzi per loro partono da 30.000 rubli. e più in alto.

Scelta di un sistema di suddivisione in cassette

Il costo, la potenza, il marchio e l’attrattiva del pannello decorativo della cassetta non sono decisivi per la scelta: questi sono solo alcuni dei criteri che l’acquirente deve prendere in considerazione. Usando l’esempio di tre modelli di cassette split selezionati casualmente, illustreremo come scegliere correttamente un dispositivo climatico da una vasta gamma sul mercato.

(*) – un telecomando cablato è un telecomando a parete (cioè fisso) collegato all’unità cassetta con un filo.

(**) – le tende sono controllate da piccoli motori elettrici, il cui numero determina la possibilità di un controllo indipendente dell’alimentazione dell’aria da ciascun lato. Ad esempio, puoi chiudere completamente una tenda, lasciando aperte le tre rimanenti, se ognuna di esse è controllata da un motore elettrico separato, se esiste solo una di queste motorizzazioni elettriche, allora tutte le tende saranno controllate da essa contemporaneamente e impostate nella stessa posizione.

(***) – l’altezza alla quale la pompa di drenaggio è in grado di sollevare il liquido dal serbatoio di accumulo. Maggiore è il livello di riflusso, maggiore è la possibilità di far uscire il tubo di drenaggio..

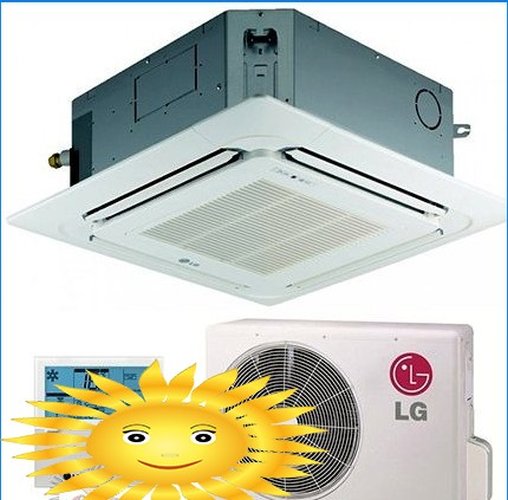

UT12NRDR0 / UU12ULDR0, serie UT, LG

I dati su tre divisioni cassetta sono riassunti in una tabella – esaminiamoli:

• il consumo di energia per il raffreddamento e il riscaldamento di una stanza nel modello LG è superiore a quello delle altre due cassette, il che riduce significativamente la sua efficienza energetica. È interessante notare che i coefficienti EER e COP dei condizionatori a cassetta considerati Kentatsu e Midea coincidono;
• tutte e tre le divisioni sono in grado di riscaldare una stanza a una temperatura esterna di almeno -7 ° C – quando raggiunge e diminuisce ulteriormente la temperatura, i dispositivi si spengono automaticamente;
• la più piccola gamma di rumore durante il funzionamento – sulla cassetta LG;
• Un condizionatore d’aria Midea spinge un volume maggiore di aria attraverso l’unità interna per unità di tempo rispetto ad altre fenditure. Molto probabilmente, ciò non è dovuto alla maggiore capacità dell’unità di ventilazione, ma all’assenza di un filtro dell’aria fine, che non è incluso nella confezione di questo modello anche come opzione aggiuntiva;

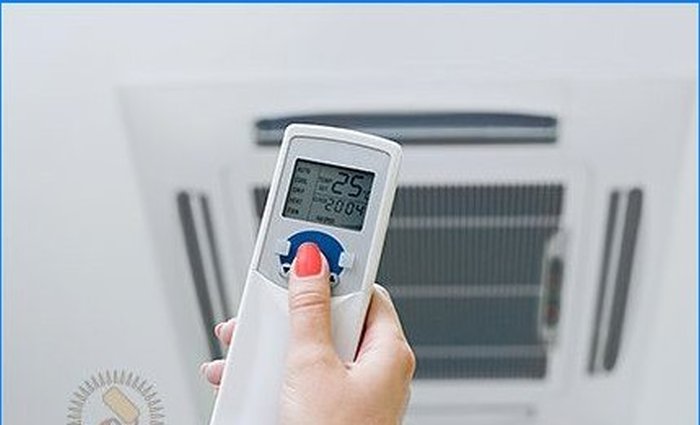

• Le cassette LG e Kentatsu sono dotate di serie di un telecomando cablato, un telecomando portatile è un’opzione aggiuntiva. La divisione Midea ha la situazione opposta: un telecomando a infrarossi è incluso nel pacchetto standard e quello stazionario è opzionale;
• L’unità interna LG, a giudicare dai dati tecnici, può essere installata ad un’altezza superiore rispetto agli altri due modelli. Tuttavia, la sua capacità di raffreddamento e riscaldamento è inferiore rispetto ai dispositivi Kentatsu e Midea, quindi questa affermazione sembra piuttosto controversa;
• il vantaggio della cassetta LG è nel controllo a coppie delle feritoie di alimentazione dell’aria, il che è inaccettabile per le divisioni Midea e Kentatsu;
• solo la suddivisione della cassetta Midea consente l’aggiunta di aria fresca dalla strada alla stanza di servizio, ma per implementarla, un tubo speciale deve essere tirato verso l’unità interna, con l’altra estremità che si estende oltre il muro esterno dell’edificio;
• i pannelli decorativi dei tre condizionatori recensiti non sono di serie. Il motivo principale sono le diverse esigenze degli acquirenti nel campo dei colori e dei disegni di questi pannelli. A proposito, il costo dei pannelli ambientali sarà di circa 3.500 rubli;
• per il resto delle caratteristiche tecniche, i sistemi di suddivisione in cassette considerati sono uguali o vicini;
• i termini di garanzia e servizio approssimativo per le divisioni considerate sono gli stessi, a costo medio il modello più economico è il marchio Midea, il più costoso è il modello LG.

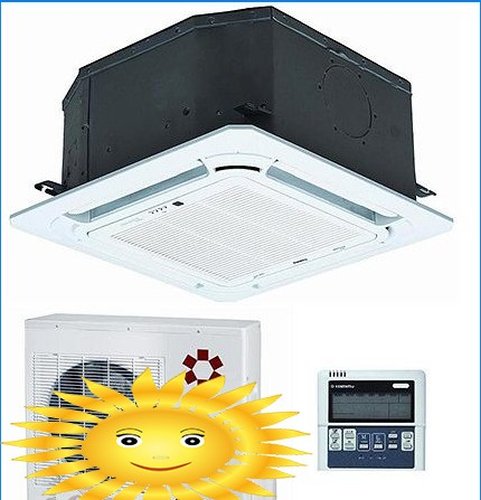

KSZR35HFAN1 / KSUN35HFAN1, Kentatsu

Conclusione: dopo aver studiato le caratteristiche e le capacità di tre sistemi split cassetta, riconosco l’acquisto più redditizio per il condizionatore a due unità MCA2-12HRN1-Q / MOU-12HN1-Q, prodotto dalla società cinese Midea Holding Co.

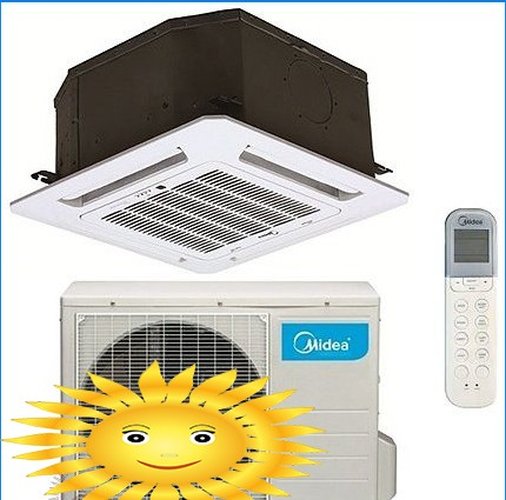

MCA2-12HRN1-Q / MOU-12HN1-Q, Midea

Le ragioni di questa decisione: altri due produttori assemblano anche le loro apparecchiature HVAC nelle fabbriche cinesi, quindi non vi è alcuna differenza particolare nella qualità dell’assemblaggio; Sono più soddisfatto del telecomando a infrarossi che di quello fisso e viene fornito di serie con il lettore di cassette Midea; il costo del dispositivo è inferiore a quello dei modelli LG e Kentatsu; il condizionatore d’aria è progettato per miscelare aria fresca; la posa di un condotto dell’aria flessibile per implementare questa funzione non sarà difficile e non comporterà costi elevati. La mancanza di un filtro fine di Midea, anche in un’opzione aggiuntiva, è spiacevole, ma, date le dimensioni standard dell’unità interna, molto probabilmente sarà possibile installare un filtro di altri produttori nel suo asciugacapelli interno.

Alla fine

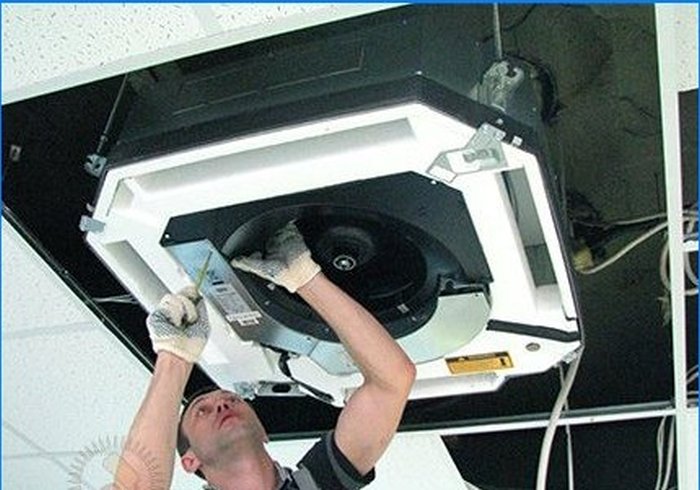

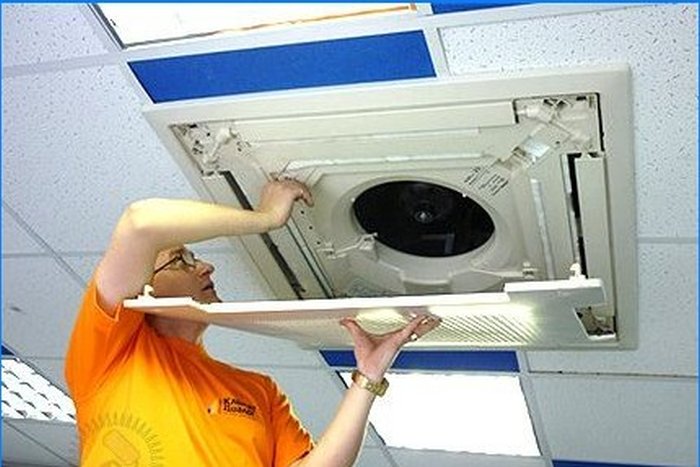

Quando si pianifica l’acquisto e l’installazione di un sistema di suddivisione in cassette, è necessario tenere conto della necessità di una manutenzione preventiva annuale su di esso, altrimenti il ​​dispositivo si guasterà molto prima di quanto promesso dal produttore. A proposito, prevenire significa non solo lavare il filtro dell’aria (in realtà, deve essere pulito almeno una volta ogni due o tre settimane), pulire le feritoie dalla polvere e pompare una certa marca di freon, ma anche il lavaggio obbligatorio dei blocchi con acqua sotto pressione. Tuttavia, è indesiderabile rimuovere l’asciugacapelli a blocco per il lavaggio, quindi è importante fornire ai dipendenti del servizio spazio libero sotto il blocco e saranno responsabili della non proliferazione dello sporco al di fuori di quest’area..

I sistemi di divisione delle colonne sorgono negli uffici e nelle aree di vendita come le antiche colonne della Grecia, mentre non supportano gli archi dei locali, ma mantengono l’atmosfera in essi – il prossimo articolo, come avrai intuito, sarà dedicato a questa particolare classe di condizionatori d’aria.
