Come infilare un tubo: tappi e matrici

Sezioni dell’articolo



Scopriamo come tagliare correttamente le filettature interne ed esterne sul tubo usando matrici e matrici. I giunti filettati di tubi metallici sono robusti e ermetici e possono anche resistere a una pressione significativa. E se montate i tubi da soli, sarà necessaria la filettatura.

Per funzionare avrai bisogno di strumenti e materiali:

  1. Calibro a corsoio – per una misurazione accurata del diametro del tubo.
  2. Morsa: quando si utilizzano stampi solidi o toccare.
  3. Olio per macchine o qualsiasi lubrificante.
  4. Stracci o spugna.
  5. Equipaggiamento protettivo – occhiali, guanti.

Un dispositivo per la maschiatura di un filo, a seconda del compito specifico (stampi solidi o scorrevoli, alette elicoidali, supporti a cricchetto o maschi).

Preparazione al lavoro

Per prima cosa devi raccogliere e, se necessario, tagliare un pezzo di tubo adatto con una smerigliatrice o un seghetto per metallo. Durante il taglio, è necessario verificare che il taglio sia strettamente perpendicolare ai piani delle sue pareti.

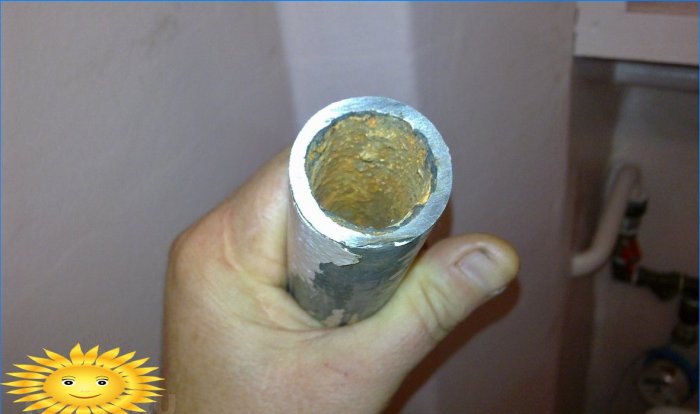

Sezione del tubo

Immediatamente prima di tagliare il filo, pulire la superficie del tubo da ruggine o vecchie pitture e altri depositi estranei usando carta vetrata e un file. Inoltre, un file deve essere smussato dall’estremità del tubo per facilitare la filettatura. Passiamo ora alla preparazione per il threading.

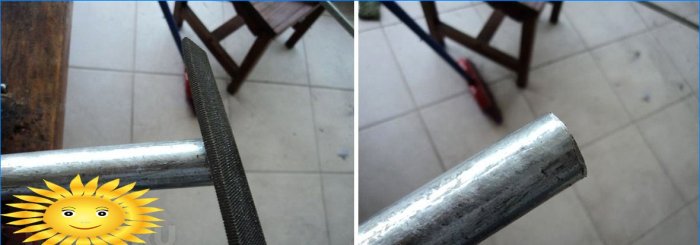

Preparare il tubo per l'infilatura

Principali errori durante il threading:

  • il diametro del tubo non corrisponde al diametro della filettatura;
  • usando uno strumento erroneamente centrato, arrugginito o spuntato;
  • lavorare senza lubrificazione dell’utensile e del tubo porta a crepe o interruzioni delle filettature;
  • sforzi fisici eccessivi a causa di una completa mancanza di abilità lavorative portano alla rottura del filo.

Taglio di fili esterni con una matrice solida

Le matrici monopezzo vengono spesso utilizzate per tagliare filettature esterne sui tubi. Sono un dado temprato con taglienti interni. Questo strumento è adatto per il taglio di filetti fino a 52 millimetri di diametro..

Set di arieti con porta ram

È economico, caratterizzato da una buona rigidità e precisione del lavoro, ma non dura a lungo, poiché si consuma rapidamente. Lavorare con gli stampi richiede una certa esperienza, quindi, per non danneggiare l’utensile e il tubo, è consigliabile esercitarsi su una sezione del tubo.

La procedura per lavorare con una piastra solida è la seguente. Prima di tutto, devi selezionare uno strumento del diametro appropriato usando un calibro a corsoio. Lo stampo viene installato nel supporto e quindi fissato con viti. È necessario assicurarsi che il dado sia fissato saldamente, altrimenti il ​​filo potrebbe risultare irregolare..

Il tubo viene bloccato in una morsa o fissato in qualsiasi altro modo in posizione verticale. Grasso o olio vengono applicati sulla superficie del tubo e sui tronchesi. La lubrificazione deve essere eseguita ripetutamente durante il funzionamento..

Filettatura del tubo con una matrice

La filettatura diretta viene eseguita su un piano strettamente perpendicolare alla direzione dell’asse del tubo, in senso orario. Se si verifica un disallineamento, i fili verranno tagliati o il diametro di taglio cambierà. Dopo aver effettuato diversi giri, è necessario ruotare periodicamente lo stampo nella direzione opposta per rimuovere i trucioli. Successivamente, il taglio continua..

Il lavoro deve essere svolto senza intoppi e senza strappi. Per tagliare un filo di alta qualità, devi prima guidarlo con una matrice ruvida, e solo successivamente usare una finitura. Non dovrai tagliarlo a lungo: una lunghezza del filo di 10 millimetri è abbastanza, che è un indicatore standard per la maggior parte delle reti di tubazioni per uso domestico. Dopo aver usato la matrice, il grasso deve essere rimosso dalla superficie del tubo e degli strumenti. Usando uno straccio, le aree trattate vengono eliminate dai trucioli.

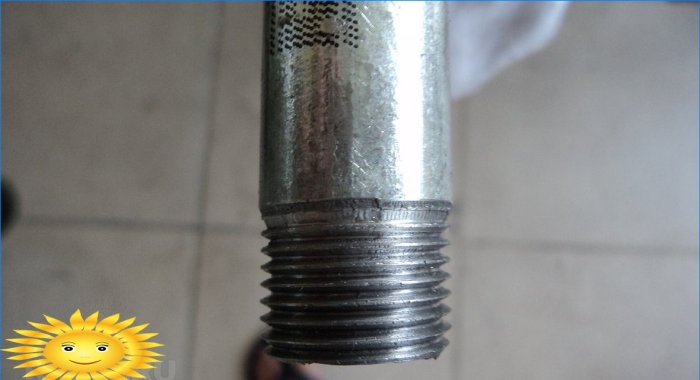

Filo tagliato

Possono sorgere problemi quando si lavora con tubi in acciaio inossidabile, poiché in questo caso il metallo è piuttosto duro. Per tagliare filetti su tali tubi, è necessario selezionare una matrice dall’acciaio appropriato, ad esempio con la marcatura P18F2. Se si utilizzano matrici realizzate in acciai più morbidi, lo strumento verrà irrimediabilmente danneggiato..

Applicazione di stampi

A differenza delle matrici monopezzo, le piastre sono costituite da due parti scorrevoli che sono fissate nel telaio del supporto. Il diametro del filo è regolabile. Il vantaggio degli stampi è la purezza del filo risultante e una maggiore resistenza strutturale.

Quando si lavora con strumenti di fustellatura, è necessario uno sforzo minore rispetto all’uso di matrici convenzionali, in alcune modifiche non è necessario l’uso di una morsa. Gli stampi hanno guide speciali che semplificano il processo di lavoro e prevengono disallineamenti, tipici della filettatura con uno stampo solido.

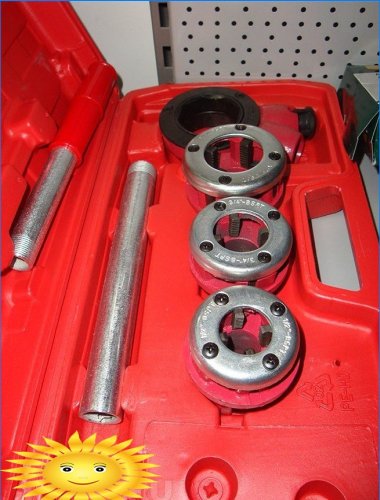

Fustella manuale per tagliare fili

Per facilitare il lavoro, i klup possono essere dotati di cricchetti. Una ruota a cricchetto si trova nella parte inferiore delle teste per stampi sostituibili di tali strumenti. Quando si gira la ruota, la testa gira. Gli svantaggi dei sistemi con stampi includono costi più elevati rispetto a stampi solidi, nonché un peso significativo.

La sequenza di azioni quando si utilizza una matrice:

  1. Fissare il tubo nel morsetto, mentre la sua parte sporgente dovrebbe essere corta, poiché una sezione lunga può piegarsi durante il taglio.
  2. Inserire la matrice nel supporto e l’estremità del tubo nella guida.
  3. Lubrificare tubo e strumento.
  4. Tagliare il tubo ruotando la matrice. Ruotalo periodicamente in senso antiorario per liberare le scanalature dai trucioli.

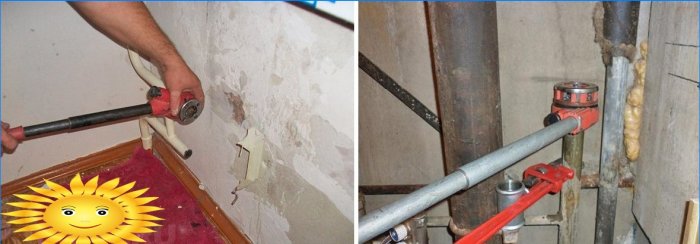

Filettatura manuale del tubo

Una soluzione più costosa, ma allo stesso tempo abbastanza conveniente è un elettro-capocorda. Tuttavia, in termini di fattibilità economica, l’acquisto di un tale strumento è necessario solo se la filettatura dei tubi viene eseguita frequentemente.

Electroklupp funziona con un motore elettrico. Di norma, lo strumento è completato con acciaio per utensili di alta qualità. Gli stampi sono inseriti nella testa sostituibile. Klupp di questo tipo ti consente di tagliare i fili in modo estremamente rapido ed efficiente.

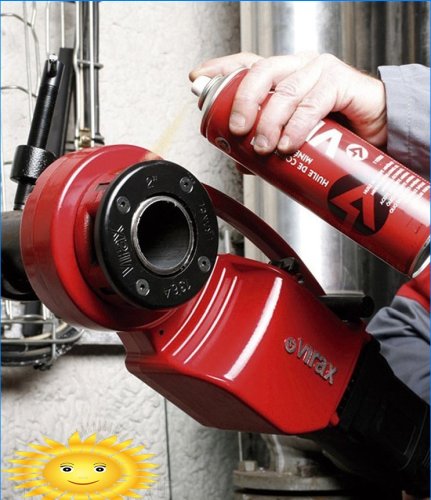

Die filo elettrico

Come lavorare con un elettro-lug:

  1. La testa appropriata con le frese viene selezionata e fissata nella trasmissione di potenza dell’utensile.
  2. Il tubo è fissato in un morsetto speciale e serrato con un supporto. Il morsetto è fissato sul corpo dell’elettrocuppa.
  3. Le zone di contatto degli stampi e dei tubi sono trattate con un lubrificante.
  4. Dopo aver premuto il pulsante di avvio, i fili vengono tagliati in pochi secondi.

Come creare un thread interno

Se è necessario realizzare una filettatura interna nel tubo, viene utilizzato un rubinetto: una vite del diametro corrispondente con bordi taglienti e scanalature per i trucioli. La coda della vite è fissata nella chiave.

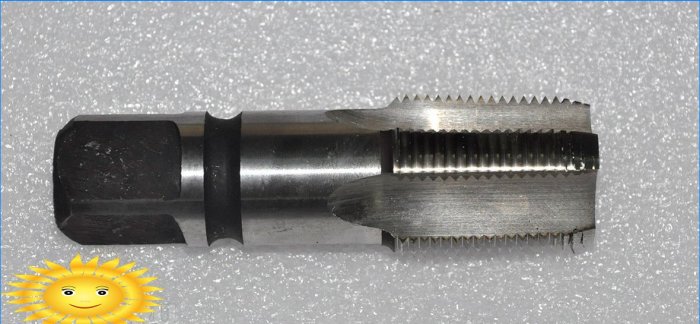

Rubinetto affusolato tubo

Per lavoro, bastano due rubinetti: sgrossatura e finitura. L’uso di un rubinetto ruvido ti permetterà di elaborare circa il 70% del materiale lungo la profondità del filo, il resto cadrà sul rubinetto di finitura. Tuttavia, in alcuni casi, il set di strumenti dovrà essere aumentato: per funzionare con tubi in titanio, saranno necessari fino a cinque rubinetti.

La selezione di un rubinetto specifico viene effettuata dopo aver misurato il diametro della cavità interna del tubo. La lunghezza della sezione che sporge dalla parete dovrebbe essere più lunga di alcuni millimetri rispetto alla sezione tagliata. Il taglio deve essere eseguito solo con lubrificante. L’area di lavoro deve essere pulita da particelle e depositi estranei.

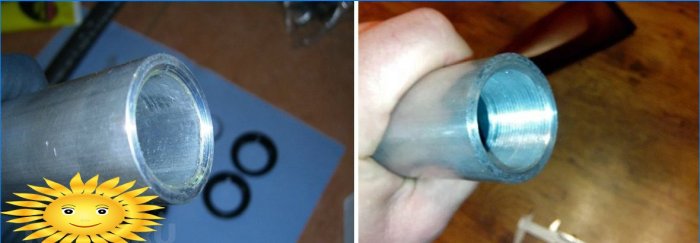

Filettatura interna in un tubo

Dopo aver installato il rubinetto nel foro, è necessario verificare il rigoroso allineamento della sua posizione con l’asse del tubo. Se va bene, puoi iniziare a tagliare il tubo. Direttamente la corsa di filettatura viene eseguita nello stesso modo in cui viene eseguita con una matrice.
